W sprawieDwójkanałowy czujnik pętli pojazdu do sterowania drzwiami przesuwnymi z wykrywaniem kierunku i obecnościdostarcza praktycznego rozwiązania wykrywania dla automatycznych drzwi przesuwnych, w których system sterowania musi wiedzieć nie tylko o obecności pojazdu,ale także jak porusza się przez pas dostępuDwa niezależne kanały, CH1 i CH2, mogą monitorować oddzielne pętle indukcyjne i wykorzystywać sekwencję aktywacji pętli do określania kierunku jazdy pojazdu.detektor może zapewnić wykrywanie kierunkowe, sygnały ciągłej obecności pojazdu, impulsu wejściowego lub impulsu wyjściowego.Te wyjścia przekaźnika mogą być zintegrowane z sterownikami drzwi przesuwnych i innym sprzętem automatyki dostępu w celu wspierania otwierania wywołanego przez pojazd, potwierdzenie przejścia i dokładniejsze zarządzanie wejściem/wyjściem.

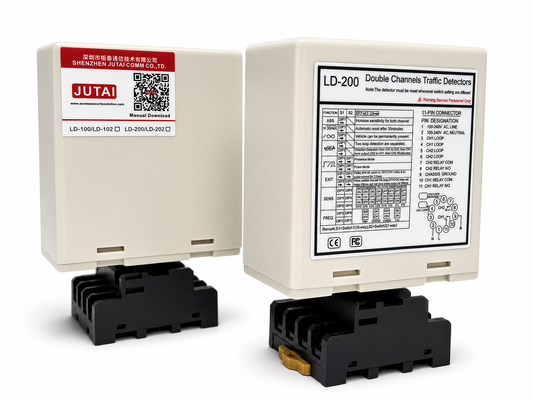

W przypadku terenów o różnych rozmiarach pojazdów i układach pętli każdy kanał oferuje8 selektywnych poziomów wrażliwości, niezależna regulacja częstotliwości i kompatybilność z indukcją pętli z20 do 2000 μH.Automatyczne zwiększenie czułości (ASB)funkcja pomaga utrzymać wykrycie podczas przemieszczania się ciężarówek, przyczep, pojazdów przegubowych lub pojazdów o wysokim podwoziu w obszarze wykrywania,natomiast stała obecność i opcje automatycznego zresetowania zapewniają elastyczność zarówno w przypadku krótkich przejazdów pojazdów, jak i dłuższego okresu obsługiSześć wybieralnych trybów działania, dedykowane wyjścia przekaźnika CH1/CH2, konfiguracja przełącznika DIP oraz wskazanie stanu i usterki LED ułatwiają konfigurację i uruchomienie systemu.LD-200 100 ∼ 240 VACa takżeLD-202 1224 VW wersjach, ten czujnik pętli podwójnej kanału jest dobrze dostosowany do wjazdów do drzwi przesuwnych, dróg dostępu do parkingu, bram przemysłowych, obiektów logistycznych,i inne zautomatyzowane aplikacje dostępu do pojazdu wymagające niezawodnego wykrywania kierunku i obecności.

• 1. Zakres wykrywania 15-2000 μh
  • Detektor pętli obsługuje szeroki zakres wykrywania od 15 μH do 2000 μH, uwzględniając różne rozmiary pętli i konfiguracje dla wszechstronnego zastosowania w różnych scenariuszach wykrywania ruchu drogowego.
  • Szeroki zakres wykrywania umożliwia nasz detektor pętli wykryć wszystkie rodzaje pojazdów, motocykli, samochodów, ultra długiej ciężarówki, autobusów i tak dalej
• 2Strona kompaktowa
  • Kompaktna i dobrze zaprojektowana obudowa łączy w sobie wszystkie wymagania branżowe dotyczące funkcjonalności i funkcjonalności, co pozwala na włączenie tego detektora do każdego istniejącego systemu wykrywania ruchu drogowego.
• 3Możliwości diagnostyczne i wskazania LED
  • Kompleksowe możliwości diagnostyczne umożliwiają dokładną diagnozę problemów z pętlą i instalacją oraz wyświetlają stan LED, zapewniając optymalną wydajność i skracając czas przestojów.
• 4. Wybrany czas obecności
  • Wyjście przekaźnika obecności może być wybrane w taki sposób, aby ograniczyć wyjście wykrywania do ustalonego czasu (ponad 30 minut), podczas gdy pojazd pozostaje w pętli, zapewniając elastyczność w zarządzaniu ruchem drogowym.
• 5Automatyczne zwiększenie czułości (ASB)
  • Funkcja ta niezawodnie wykrywa duże połączenia ciężarówki i przyczepy oraz pojazdy o wysokim położeniu, automatycznie zwiększając wrażliwość do maksymalnej po wykryciu pojazdu, zapewniając dokładną identyfikację.
• 6. Automatyczne odszkodowanie za dryfowanie środowiska
  • Detektory pętli (lub inne czujniki) automatycznie dostosowują się i kalibrują do zmian warunków środowiskowych,utrzymanie dokładności i stabilności wykrywania pomimo różnych czynników pogodowych i środowiskowych.
• 7. 17 Ustawienie przełącznika podmuchu
  • Konstrukcja przewijania na muszce ułatwia ustawienie detektora pętli i sprawia, że jest to bardzo przyjazne dla użytkowników.Użytkownicy mogą ustawić wszystkie funkcje najpierw, a następnie zainstalować detektor pętli.
• 8Dwa kanały działają wspólnie lub niezależnie.
  • Detektor pętli podwójnego kanału może być używany jako dwie wersje pojedynczego kanału, obsługuje dwa niezależne kanały wykrywania.
  • Wykorzystując również możliwość jednoczesnego monitorowania wielu pętli, detektor pętli ma zdolność rozpoznawania kierunku w aplikacjach jednokanałowych.zwiększenie elastyczności i dokładności wykrywania pojazdów.
• 9- Interferencje przeciwprzewodnikowe.
  • Za pośrednictwem przełącznika dip można regulować częstotliwość wykrywacza pętli, aby zapobiec zakłóceniom przesłuchu krzyżowego spowodowanym zainstalowaniem dwóch spiral pętli zbyt blisko siebie.

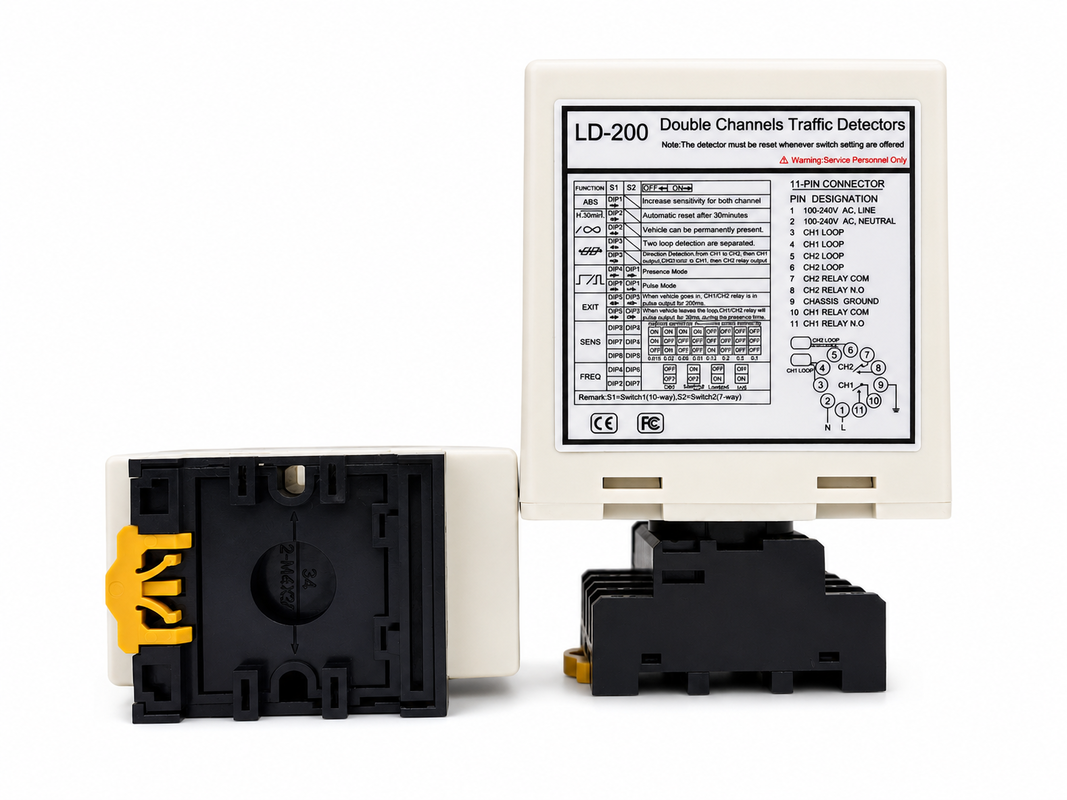

Detektor z serii LD-200 może być skonfigurowany do dowolnego z poniższych trybów:

• CH1 Detekcja LED:Continuously On: Wskazuje na wykrycie pojazdu.
• Błyskanie powoli: wskazuje pętlę jest zwarcie lub liczba skrętów po pętli nie jest wystarczająca.
• Blinking Fast: wskazuje, że pętla jest otwarta lub że po pętli jest zbyt wiele skrętów.
• CH2 Detecting Led:Continuously On: Wskazuje na wykrycie pojazdu.
• Błyskanie powoli: wskazuje pętlę jest zwarcie lub liczba skrętów po pętli nie jest wystarczająca.
• Blinking Fast: wskazuje, że pętla jest otwarta lub że po pętli jest zbyt wiele skrętów.

• Czułość i częstotliwość pętli można regulować za pomocą 7-stronnego przełącznika i 10-stronnego przełącznika.
• Użytkownik może wybrać 8 różnych ustawień poprzez zmianę ustawienia przełącznika do różnych trybów, jak w poniższych tabelach ustawień przełącznika.8 jest najmniej wrażliwym i 0.015 jest najbardziej wrażliwy.
• Przełącznik 3, 4 i 5 dla wyboru czułości CH2, przy czym najmniej wrażliwa jest 0,8, a najbardziej wrażliwa 0,015;

• (przełącznik 1) DIP1 i DIP2 Zwiększenie szczególnej wrażliwości dla obu przyczep (obydwu kanałów)

(przełącznik1=S1) D3, D4, D5 i ((przełącznik2=S2) D1, D2 Ustawianie funkcji specjalnych(tryb 1,23, wykrywanie kierunku, tryb 4,5,6 w trybie normalnym, oddzielone są dwa obwody wykrywania pętli.)

(Sprzęg1=S1) D6 & D7 & D8 i (Sprzęg2=S2) D3 & D4 & D5 Ustawienie czułości CH1 i CH2.(Osiem poziomów wyboru)

(Switch1=S1) D9 i D10 oraz (Switch2=S2) D6,D7 częstotliwość ustawiania (20 K do 100 KHz).

Przycisk resetowania:Uwaga: LD-200 musi być zresetowany za każdym razem, gdy zmiany ustawień są dokonywane w przełącznikach dip.

Pętle są uszczelnione za pomocą “szybko ustawialnego” czarnego związku epoksydowego lub gorącego mastyku bitumowego, aby zmieszać się z powierzchnią drogi.

Podczas instalacji należy trzymać wtyczkę i gniazdo produktu w kierunku pionowym

LD-100	LD-102	LD-200	LD-202	JTHT-11
Jedno kanałowe 100-240 V prądu przemiennego	Jedno kanałowe 12-24 V prądem bieżącym AC/DC	Podwójny kanał 100-240 V prądu przemiennego	Podwójny kanał 12-24 V AV/DC	Kabel pętlowy 305 m cewki teflonowej
