Senzor szklanych drzwi RD24-4S. Niska moc ≤2W. Regulowany kąt nachylenia. Trwałe i wrażliwe.

Nazwa marki:	JUTAI
Numer modelu:	RD24-4S
MOQ:	100
Cena £:	4-6 USD according to order quantity
Szczegóły opakowania:	Karton
Warunki płatności:	T/T, PayPal, Alipay, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

SHENZHEN CHINY

Orzecznictwo:

Maksymalna wysokość montażu:

Technologia:

Radar Dopplera mikrofalowego

Częstotliwość nadajnika:

24.125 GHz

Moc promieniowana nadajnika:

<20 dBm EIRP

Gęstość mocy nadajnika:

≤5 mW/cm

Kąty pochylenia:

0°~90° w pionie; -30°~+30° w bok

Pole detekcyjne (montaż 2,2 m):

4 m (szer.) × 2 m (gł.)

Tryb wykrywania:

wykrywanie ruchu

Minimalna wykrywalna prędkość:

5cm/s (oś czujnika)

Napięcie zasilania:

12-24 V AC ±10%; 12-24 V DC +30% / -10%

Częstotliwość sieci:

50-60 Hz

Zużycie energii:

≤2W(VA)

Tryb wyjściowy:

Przełącz wyjście lampowe

Czas wyjścia sygnału:

Trzymaj 1,5 s

Maksymalne napięcie kontaktowe:

42V AC/DC

Maksymalny prąd kontaktowy:

1A (rezystancyjny)

Maksymalna moc przełączania:

30 W (prąd stały) / 60 VA (prąd zmienny)

Zakres temperatury roboczej:

-20 ℃ ~ +55 ℃

Stopień ochrony:

100 metrów

Zgodność z normą:

R&TTE 1999/5/WE; Kompatybilność elektromagnetyczna 89/336/EWG

Tworzywo:

Kolor obudowy:

Czarny/srebrny

Wymiary (szer. × wys. × głęb.):

120mm×80mm×50mm

Waga netto:

0,215 kg

długość kabla:

2,2 m

Możliwość Supply:

5000 szt. miesięcznie

Podkreślić:

czujnik mikrofalowy ze szklanego drzwi

czujnik ruchu mikrofalowy o niskiej mocy

czujnik ruchu o regulowanym kącie nachylenia

Opis produktu

Czujnik Drzwi Szklanych RD24-4S | Niskie Zużycie Energii ≤2W | Regulowany Kąt Nachylenia

Czujnik Drzwi Szklanych RD24-4S to dedykowane rozwiązanie do wykrywania ruchu, przeznaczone dla wszystkich systemów drzwi szklanych ramowych, bezramowych i przesuwnych, z kluczowymi cechami ultra-niskiego zużycia energii ≤2W i elastycznie regulowanym kątem nachylenia, co czyni go idealnym komponentem do komercyjnych witryn sklepowych, holi biurowych, przestrzeni handlowych i nowoczesnych wejść szklanych do budynków mieszkalnych. Przyjmując stabilną technologię mikrofalową Dopplerowską 24,125 GHz, zapewnia precyzyjne i responsywne wykrywanie ruchu, skalibrowane wyłącznie do użytku z drzwiami szklanymi, skutecznie rejestrując ruch pieszych z prędkością ≥5 cm/s i unikając powszechnych fałszywych wyzwalaczy spowodowanych refrakcją światła i odbiciami od powierzchni szkła, zapewniając płynną i spójną automatyzację drzwi szklanych bez częstych błędów działania lub opóźnień.

Jego główną cechą jest kontrolowane niskie zużycie energii ≤2W, umożliwiające nieprzerwaną pracę 24/7 przy minimalnych stratach energii, drastycznie obniżające długoterminowe koszty energii dla systemów drzwi szklanych i spełniające wymagania dotyczące energooszczędnego użytkowania zarówno w scenariuszach komercyjnych, jak i mieszkalnych. Konstrukcja z regulowanym kątem nachylenia dodatkowo zwiększa jego praktyczność, umożliwiając swobodne dostrajanie w celu dostosowania do różnych wysokości instalacji drzwi szklanych, szerokości przejść i pozycji montażowych, dostosowując zasięg detekcji do dokładnego obszaru wejścia dla pieszych, bez nadmiernego wykrywania nieistotnych przestrzeni. Smukła i niskoprofilowa konstrukcja, dyskretnie montowana na ramach drzwi szklanych lub sąsiednich ścianach, zachowuje elegancki, przezroczysty estetykę projektów drzwi szklanych, nie zakłócając ogólnego wystroju. Obsługuje szerokie napięcie zasilania 12-24V AC/DC dla uniwersalnego dopasowania zasilania, oferuje bezproblemową szybką instalację bez skomplikowanego debugowania i jest zgodny z międzynarodowymi normami R&TTE i EMC dla bezpiecznego, niezawodnego długoterminowego użytkowania, wyróżniając się jako praktyczny, energooszczędny czujnik ruchu dedykowany do automatyzacji drzwi szklanych.

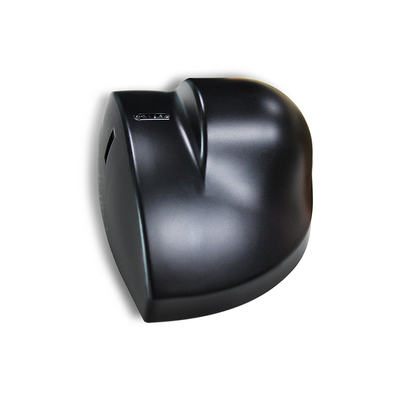

Senzor szklanych drzwi RD24-4S. Niska moc ≤2W. Regulowany kąt nachylenia. Trwałe i wrażliwe. 0

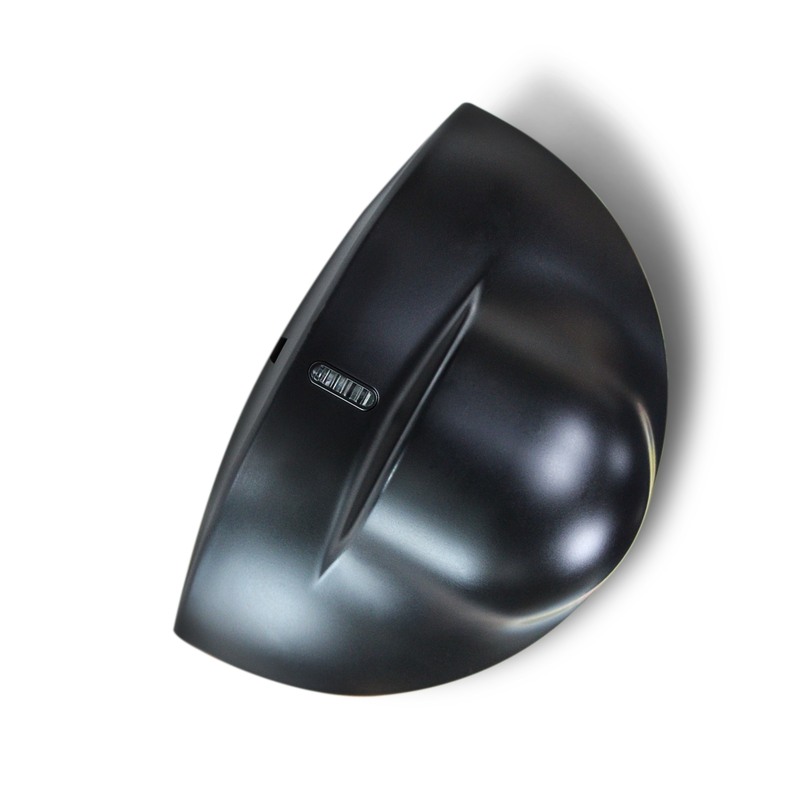

Senzor szklanych drzwi RD24-4S. Niska moc ≤2W. Regulowany kąt nachylenia. Trwałe i wrażliwe. 1

Kluczowe Cechy Produktu

Główna częstotliwość mikrofalowa 24,125 GHz dla stabilnego wykrywania ruchu (≥5 cm/s)
Szerokie pole detekcji: 4m(Szerokość)*2m(Głębokość) przy wysokości montażu 2,2m
Elastyczna regulacja kąta: 0°~90° pionowo / -30°~+30° bocznie
Szerokie napięcie zasilania: 12-24V AC/DC z niskim zużyciem energii (≤2W)
Ochrona IP54 i temperatura pracy -20°C~+55°C do użytku wewnątrz/na zewnątrz w półzamkniętych pomieszczeniach
Łatwa instalacja i regulacja dzięki kompaktowym rozmiarom, potencjometrowi czułości i wyraźnemu wskaźnikowi LED
Niezawodne wyjście: 1,5s podtrzymanie sygnału, maksymalne napięcie styku 42V AC/DC, prąd rezystancyjny 1A

Specyfikacje Techniczne

Parametr	Specyfikacja
Technologia	Radar mikrofalowy Dopplerowski
Częstotliwość nadajnika	24,125 GHz
Moc wypromieniowana nadajnika	<20 dBm EIRP
Gęstość mocy nadajnika	≤5mW/cm
Maksymalna wysokość montażu	3m
Kąty nachylenia	0°~90° pionowo; -30°~+30° bocznie
Pole detekcji (montaż na wysokości 2,2m)	4m(Szerokość)*2m(Głębokość)
Tryb detekcji	Wykrywanie ruchu
Minimalna wykrywalna prędkość	5 cm/s (oś czujnika)
Napięcie zasilania	12-24V AC ±10%; 12-24V DC +30% / -10%
Częstotliwość sieci	50-60Hz
Pobór mocy	≤2W(VA)
Tryb wyjścia	Wyjście typu przełącznik
Czas wyjścia sygnału	Podtrzymanie 1,5s
Maksymalne napięcie styku	42V AC/DC
Maksymalny prąd styku	1A (rezystancyjny)
Maksymalna moc przełączania	30W(DC) / 60VA(AC)
Zakres temperatury pracy	-20°C ~ +55°C
Stopień ochrony	IP54
Zgodność z normami	R&TTE 1999/5/WE; EMC 89/336/EEC
Materiał	ABS
Kolor obudowy	Czarny/Srebrny
Wymiary (SzerokośćWysokośćGłębokość)	120mm80mm50mm
Waga netto	0,215kg
Długość kabla	2,2m

Przewodnik po instalacji i regulacji

Wydajność czujnika jest ściśle związana z prawidłową instalacją i regulacją. Prosta obsługa bez potrzeby użycia profesjonalnych narzędzi:

Wymagania montażowe

Unikać miejsc wibracji, bliskości lamp neonowych i zasłonięcia czujnika; nie dotykać wewnętrznych części elektronicznych podczas instalacji.

Regulacja czułości

Obracać potencjometr czułości delikatnie i powoli; wartość czułości określa wielkość pola detekcji (ustawić na 1/2 lub wyżej dla krótkiego dystansu detekcji).

Regulacja kąta

Boczny kąt anteny płaskiej = pozycja pola detekcji; kąt pionowy = głębokość pola detekcji; ustawić kąt modułu mikrofalowego na ≥45° dla optymalnej detekcji.

Sprawdzenie statusu

Dioda LED miga po włączeniu zasilania (normalny tryb czuwania); dioda LED świeci się ciągle po wykryciu poruszającego się obiektu (wyzwalanie detekcji).

Przewodnik po rozwiązywaniu problemów

Problem	Możliwe przyczyny	Działania naprawcze
Drzwi się nie otwierają i dioda LED nie świeci	Brak zasilania czujnika	Sprawdzić połączenie przewodów i poprawność zasilania
Drzwi otwierają się/zamykają stale	Czujnik wykrywa wibracje/ruch drzwi; źródło zakłóceń w zasięgu detekcji	Zamocować czujnik stabilnie; zwiększyć kąt nachylenia/zmniejszyć czułość; usunąć źródła zakłóceń z pola detekcji
Dystans detekcji jest zbyt krótki	Niska czułość; kąt modułu mikrofalowego <45°; czujnik zasłonięty	Ustawić potencjometr czułości na 1/2 lub wyżej; ustawić kąt modułu na ≥45°; usunąć zasłaniające obiekty

Scenariusze zastosowań

RD24-4S to wieloscenariuszowy czujnik wykrywania ruchu o wysokiej adaptacyjności, stosowany głównie do:

Systemy drzwi automatycznych: Drzwi przesuwne, drzwi uchylne, drzwi indukcyjne szklane (budynki komercyjne, centra handlowe, budynki biurowe)
Bezpieczeństwo i monitorowanie: Wykrywanie bezpieczeństwa obwodowego, indukcja ruchu ludzkiego w pomieszczeniach (budynki mieszkalne, fabryki, magazyny)
Automatyka przemysłowa: Wykrywanie ruchu na taśmociągach, indukcja startu/stopu urządzeń (lekkie linie produkcyjne)
Inteligentne budownictwo: Indukcja inteligentnego oświetlenia, indukcja klimatyzacji (miejsca publiczne, takie jak korytarze i windy)

Kluczowe technologie

Czujnik radaru mikrofalowego Dopplerowskiego Czujnik radarowy 24,125 GHz Czujnik ruchu do drzwi automatycznych Czujnik szerokopolowy Czujnik ruchu IP54
