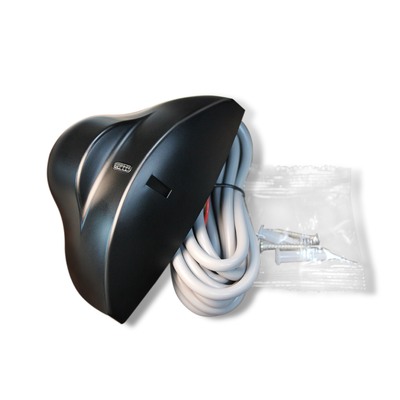

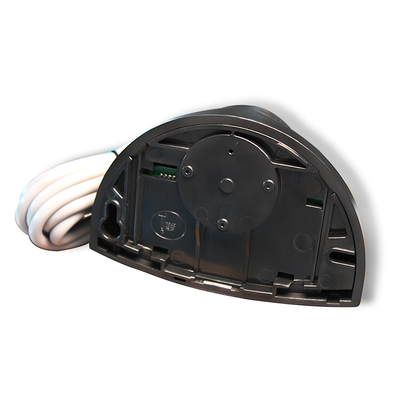

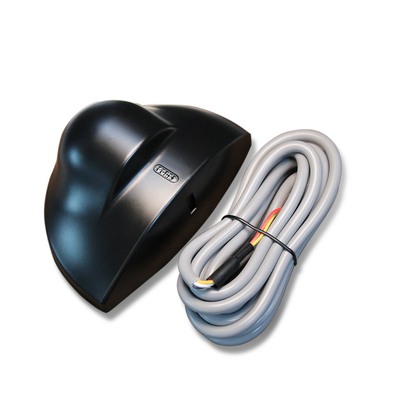

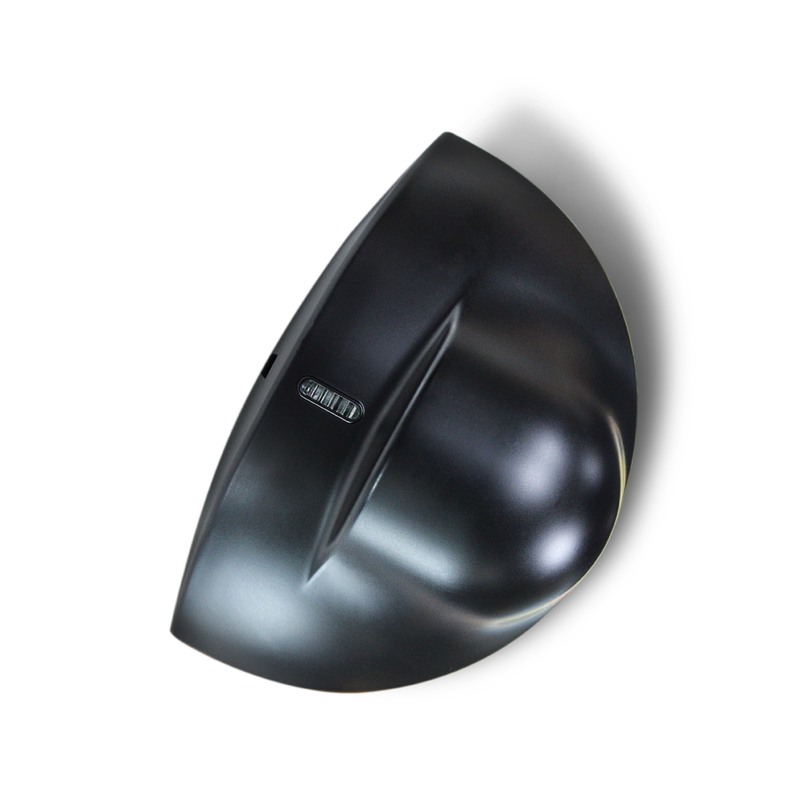

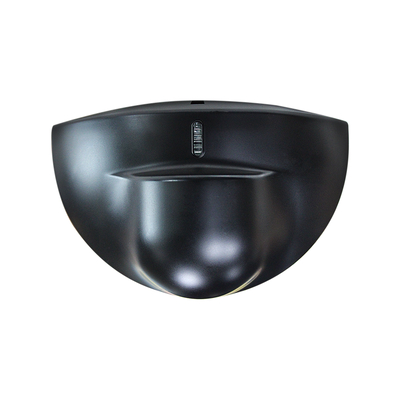

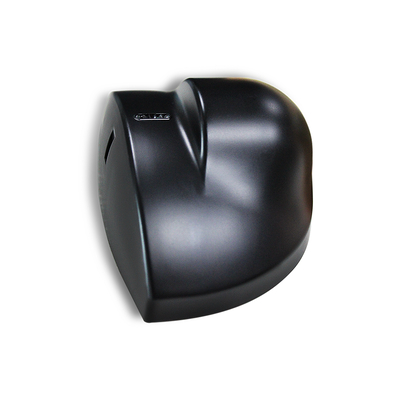

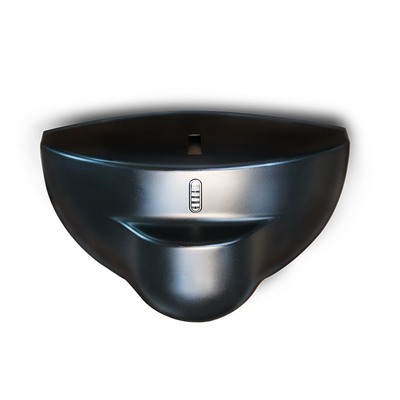

Detektor Dopplera 24,125 GHz | Antena Planarna | Odporny na temperaturę | Czułość

Name: Detektor Dopplera 24,125 GHz | Antena Planarna | Odporny na temperaturę | Czułość
Brand: Shenzhen Jutai Comm Co., Ltd.
SKU: RD24-4S
Price: 5.00 USD
Availability: InStock

Nazwa marki:	JUTAI
Numer modelu:	RD24-4S
MOQ:	100
Cena £:	4-6 USD according to order quantity
Szczegóły opakowania:	Karton
Warunki płatności:	T/T, PayPal, Alipay, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

SHENZHEN CHINY

Orzecznictwo:

Maksymalna wysokość montażu:

3 m

Technologia:

Radar Dopplera mikrofalowego

Częstotliwość nadajnika:

24.125 GHz

Moc promieniowana nadajnika:

<20 dBm EIRP

Gęstość mocy nadajnika:

≤5 mW/cm

Kąty pochylenia:

0°~90° w pionie; -30°~+30° w bok

Pole detekcyjne (montaż 2,2 m):

4 m (szer.) × 2 m (gł.)

Tryb wykrywania:

wykrywanie ruchu

Minimalna wykrywalna prędkość:

5cm/s (oś czujnika)

Napięcie zasilania:

12-24 V AC ±10%; 12-24 V DC +30% / -10%

Częstotliwość sieci:

50-60 Hz

Zużycie energii:

≤2W(VA)

Tryb wyjściowy:

Przełącz wyjście lampowe

Czas wyjścia sygnału:

Trzymaj 1,5 s

Maksymalne napięcie kontaktowe:

42V AC/DC

Maksymalny prąd kontaktowy:

1A (rezystancyjny)

Maksymalna moc przełączania:

30 W (prąd stały) / 60 VA (prąd zmienny)

Zakres temperatury roboczej:

-20 ℃ ~ +55 ℃

Stopień ochrony:

100 metrów

Zgodność z normą:

R&TTE 1999/5/WE; Kompatybilność elektromagnetyczna 89/336/EWG

Tworzywo:

ABS

Kolor obudowy:

Czarny/srebrny

Wymiary (szer. × wys. × głęb.):

120mm×80mm×50mm

Waga netto:

0,215 kg

długość kabla:

2,2 m

Możliwość Supply:

5000 szt. miesięcznie

Podkreślić:

Detektor Dopplera 24

125 GHz

czujnik ruchu mikrofalowego z anteną planarną

Opis produktu

Detektor Dopplera 24,125GHz. Planarna antena. Odporna na temperaturę.

Ten detektor dopplerowy o częstotliwości 24,125 GHz jest rozwiązaniem do wykrywania ruchu o wysokiej dostosowalności do scenariuszy automatycznych drzwi, dostępu komercyjnego i automatyzacji przemysłu lekkiego.z napędem nieprzekraczającym 10 W, solidna odporność na temperaturę i w pełni regulowalna czułość, zapewniające stałą, dostosowaną wydajność w różnych warunkach środowiskowych i użytkowania.pasmo mikrofalowe 125 GHz, jego zintegrowana antenka płaska jest zoptymalizowana do jednolitej transmisji sygnału, tworząc płynne pole wykrywania bez ślepych plam, które rejestruje cele poruszające się z prędkością ≥ 5 cm/s z jasnym,nieprzerwane sygnałyKonstrukcja anteny zwiększa również ostrość sygnału, unikając nadmiernej detekcji nieistotnych obszarów i zapewniając precyzyjne wykrycie dostosowane do konkretnej konfiguracji, niezależnie od tego, czy jest ona zamontowana w standardzie 2.Wysokość 2 m lub maksymalnie 3 m dla wejściowych drzwi handlowych.

Główną zaletą jest jego wyjątkowa odporność na temperatury, stabilna eksploatacja w ekstremalnym zakresie od -20°C do +55°C bez przesunięcia sygnału lub pogorszenia wydajności.Zapewnia niezawodne działanie w zimnych, pokrytych wejściach zewnętrznych, ciepłe pomieszczenia komercyjne, takie jak atrium centrum handlowego latem, a nawet zmienne temperatury obszarów przemysłowych, znacznie wyprzedzając zwykłe detektory w adaptacji środowiskowej.Funkcja dostosowywalnej czułości pozwala precyzyjnie dostosować zakres wykrywania za pośrednictwem delikatnie obracającego się potencjometru, lub podnieść go w strefach o dużym natężeniu ruchu, aby zapewnić pełne pokrycie, bez konieczności posiadania specjalistycznych narzędzi lub wiedzy technicznej do kalibracji.

Zbudowany do długotrwałego użytkowania, wykrywacz ten posiada IP54 odporny na kurz i wodę, odporny na codzienne plamy i gromadzenie się kurzu,o bardzo niskim zużyciu energii (≤2W) i kompatybilności szerokiego napięcia 12-24V AC/DC dla bezproblemowej integracji z istniejącymi systemami sterowaniaJasny wskaźnik stanu LED zapewnia w czasie rzeczywistym zasilanie i odbiór informacji zwrotnej dla szybkiego ustawiania i rozwiązywania problemów,i spełnia międzynarodowe normy R&TTE i EMC dotyczące pracy bez zakłóceń w pobliżu lamp neonowych i urządzeń elektronicznychłącząc precyzję anteny planarnej, odporność na wszystkie klimaty i elastyczną wrażliwość, ten 24,125GHz detektor Dopplera jest wszechstronny,Wybór czujników ruchu o niskim zużyciu utrzymania do różnych zastosowań komercyjnych i przemysłu lekkiego.

Detektor Dopplera 24,125 GHz | Antena Planarna | Odporny na temperaturę | Czułość 0

Detektor Dopplera 24,125 GHz | Antena Planarna | Odporny na temperaturę | Czułość 1

Najważniejsze informacje o produkcie

24.125GHz główną częstotliwość mikrofalową do stabilnego wykrywania ruchu (≥ 5cm/s)
Szerokie pole wykrywania: 4m ((W) * 2m ((D) na wysokości montażu 2,2m
Elastyczna regulacja kąta: 0°~90° pionowo / -30°~+30° nachylenie boczne
Zasilanie szerokiego napięcia: 12-24V AC/DC z niskim zużyciem energii (≤2W)
Ochrona IP54 & temperatura robocza -20°C~+55°C dla użytku w pomieszczeniach wewnętrznych/na zewnątrz w półzamkniętych warunkach
Łatwa instalacja i regulacja z kompaktowym rozmiarem, potencjometrem wrażliwości i wyraźną instrukcją stanu LED
Niezawodna moc wyjściowa: 1,5 s przytrzymania sygnału, 42 V maksymalne napięcie prądu AC/DC, prąd oporowy 1 A

Specyfikacje techniczne

Parametry	Specyfikacja
Technologia	Radary Dopplerowskie mikrofalowe
Częstotliwość nadajnika	24.125 GHz
Moc promieniowana przez nadajnik	< 20 dBm EIRP
Gęstość mocy nadajnika	≤ 5 mW/cm
Maksymalna wysokość montażu	3 m
Kąty nachylenia	0°~90° pionowo; -30°~+30° bocznie
Pole wykrywania (montaż 2,2 m)	4m(W) *2m(D)
Tryb wykrywania	Wykrywanie ruchu
Minimalna szybkość wykrywalna	5 cm/s (osio czujników)
Napięcie zasilania	12-24V AC ±10%; 12-24V DC +30% / -10%
Główna częstotliwość	50-60 Hz
Zużycie energii	≤ 2W (VA)
Tryb wyjścia	Wyjście przełącznika
Czas wyjścia sygnału	1.5s utrzymaj
Maksymalne napięcie kontaktu	42V AC/DC
Maksymalny prąd kontaktu	1A (opór)
Maksymalna moc przełączania	30W (DC) / 60VA (AC)
Zakres temperatury roboczej	-20°C ~ +55°C
Stopień ochrony	IP54
Zgodność z normą	R&TTE 1999/5/WE; EMC 89/336/EWG
Materiał	ABS
Kolor obudowy	Czarny/Srebrny
Wymiary (WHD)	120 mm80 mm50 mm
Waga netto	0.215kg
Długość kabla	2.2m

Wskazówka dotycząca instalacji i regulacji

Wydajność czujnika jest ściśle związana z prawidłową instalacją i regulacją.

Wzrost wymagań

Unikać wibracji, bliskości lampy neonowej i zablokowania czujników; nie dotykać wewnętrznych części elektronicznych podczas montażu.

Dostosowanie wrażliwości

Potencjometr wrażliwości należy obracać delikatnie i powoli; wartość wrażliwości określa wielkość pola wykrywania (w przypadku krótkiej odległości wykrywania dostosować do 1/2 lub większej).

Regulowanie kąta

Planarny kąt boczny anteny = pozycja pola wykrywania; kąt pionowy = głębokość pola wykrywania; ustawić kąt modułu mikrofalowego na ≥ 45° dla optymalnego wykrywania.

Sprawdzenie stanu

Światło LED miga po włączeniu (normalny stan gotowości); Światło LED świeci nieprzerwanie, gdy wykrywa się ruchomy cel (wyzwalacz wykrywania).

Przewodnik do rozwiązywania problemów

Zjawisko winy	Prawdopodobne przyczyny	Środki naprawcze
Drzwi nie otwierają się i LED nie świeci	Wyłączone zasilanie czujników	Sprawdź ważność połączenia okablowego i zasilania
Drzwi otwierają się/zamykają stale	Czujnik wykrywa wibracje/ruch drzwi; źródło zakłóceń w zakresie wykrywania	Przymocowanie czujnika mocno; zwiększenie kąta nachylenia/zmniejszenie czułości; usunięcie źródeł zakłóceń w polu wykrywania
Odległość wykrywania jest zbyt bliska.	Niska wrażliwość; kąt modułu mikrofalowego < 45°; blokada czujnika	Ustawić potencjometr wrażliwości na 1/2 lub wyższy; ustawić kąt modułu na ≥ 45°; usunąć przedmioty zatykające

Scenariusze zastosowania

RD24-4S to czujnik wykrywający ruch w wielu scenariuszach o wysokiej zdolności adaptacyjnej, stosowany głównie w:

Systemy automatycznych drzwi:Drzwi przesuwne, drzwi huśtawkowe, drzwi szklane indukcyjne (budynki handlowe, centra handlowe, biurowce)
Bezpieczeństwo i monitorowaniewykrywanie zabezpieczeń perimetrowych, indukcja ruchu człowieka w pomieszczeniach wewnętrznych (mieszkalnych, fabrycznych, magazynowych)
Automatyka przemysłowa:Detekcja ruchu taśm transportowych, indukcja uruchamiania/zatrzymywania urządzeń (liniowa produkcja przemysłu lekkiego)
Inteligentny budynek:Inteligentne oświetlenie indukcyjne, klimatyzacja indukcyjna (miejsca publiczne, takie jak korytarze i windy)

Podstawowe technologie

czujnik radarowy Dopplerowców mikrofalowych 24.125GHz czujnik radarowy Automatyczny czujnik ruchu drzwi Czujnik detekcji szerokiego pola Czujnik ruchu IP54

Znaków:

Czujnik ruchu o wysokiej wrażliwości

Automatyczne czujniki drzwi

Detektor ruchu mikrofalowy
