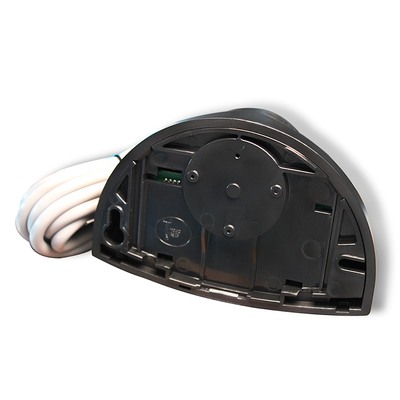

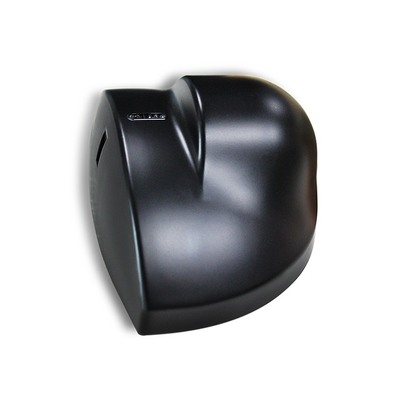

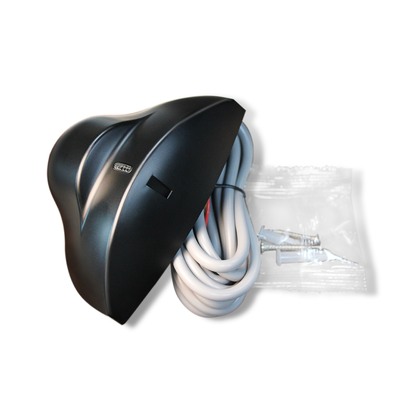

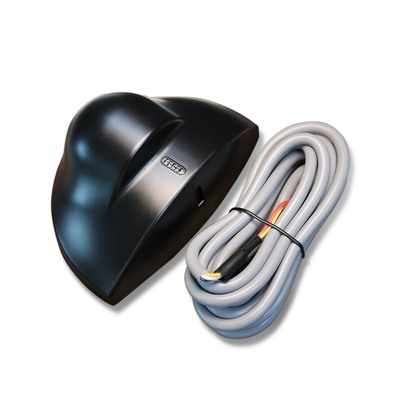

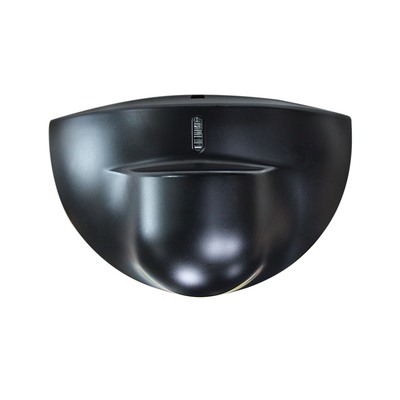

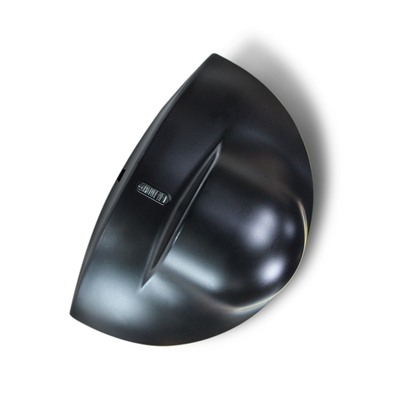

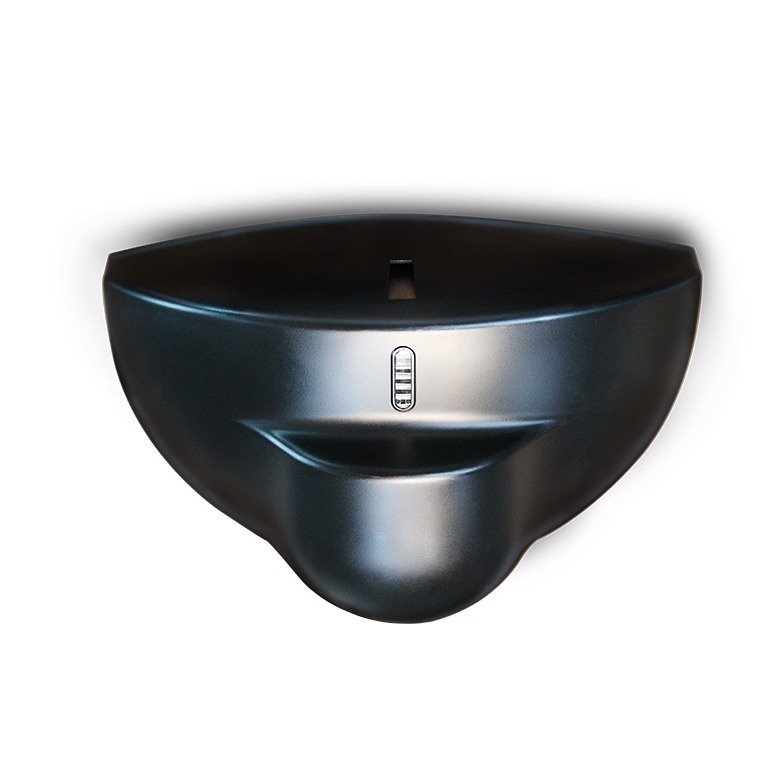

Detektor Dopplera RD24-4S | Stabilny sygnał wyjściowy | Szeroki zakres detekcji | Trwały

Nazwa marki:	JUTAI
Numer modelu:	RD24-4
MOQ:	100
Cena £:	4-6 USD according to order quantity
Szczegóły opakowania:	Karton
Warunki płatności:	T/T, PayPal, Alipay, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

SHENZHEN CHINY

Orzecznictwo:

Technologia:

Radar Dopplera mikrofalowego

Częstotliwość nadajnika:

24.125 GHz

Moc promieniowana nadajnika:

<20 dBm EIRP

Gęstość mocy nadajnika:

≤5 mW/cm

Maksymalna wysokość montażu:

Kąty pochylenia:

0°~90° w pionie; -30°~+30° w bok

Pole detekcyjne (montaż 2,2 m):

4 m (szer.) × 2 m (gł.)

Tryb wykrywania:

wykrywanie ruchu

Minimalna wykrywalna prędkość:

5cm/s (oś czujnika)

Napięcie zasilania:

12-24 V AC ±10%; 12-24 V DC +30% / -10%

Częstotliwość sieci:

50-60 Hz

Zużycie energii:

≤2W(VA)

Tryb wyjściowy:

Przełącz wyjście lampowe

Czas wyjścia sygnału:

Trzymaj 1,5 s

Maksymalne napięcie kontaktowe:

42V AC/DC

Maksymalny prąd kontaktowy:

1A (rezystancyjny)

Maksymalna moc przełączania:

30 W (prąd stały) / 60 VA (prąd zmienny)

Zakres temperatury roboczej:

-20 ℃ ~ +55 ℃

Stopień ochrony:

100 metrów

Zgodność z normą:

R&TTE 1999/5/WE; Kompatybilność elektromagnetyczna 89/336/EWG

Tworzywo:

Kolor obudowy:

Czarny/srebrny

Wymiary (szer. × wys. × głęb.):

120mm×80mm×50mm

Waga netto:

0,215 kg

długość kabla:

2,2 m

Możliwość Supply:

5000 szt. miesięcznie

Podkreślić:

Detektor Dopplera ze stabilnym sygnałem

Mikrofalowy czujnik ruchu szeroki zasięg

Trwały czujnik ruchu RD24-4S

Opis produktu

Detektor Dopplera RD24-4S. Stabilny sygnał. Szeroki zakres wykrywania. Trwały.

Detektor Dopplera RD24-4S to wysoce niezawodne rozwiązanie do wykrywania ruchu zaprojektowane dla komercyjnych i przemysłowych systemów automatyki drzwi.stabilna moc wyjściowa sygnału, rozbudowanyszeroki zakres wykrywania, i szorstkitrwała konstrukcjaWykorzystując profesjonalną technologię Dopplerową w zakresie mikrofal na częstotliwości 24,125 GHz, wykrywacz ten dostarcza sygnał w formie kamienia bez przesunięcia lub przerwy.nawet w złożonych środowiskach elektromagnetycznych w pobliżu lamp neonowych lub urządzeń elektronicznych, zapewniając dokładne, nieprzerwane sygnały uruchomienia dla drzwi automatycznych, szklanych i przesuwnych, eliminując awarię sygnału powodującą awarie drzwi.osiągające 4m ((W) × 2m ((D) przy standardzie 2.2m wysokości montażu, obejmuje pełne obszary wejścia większości komercyjnych drzwi, rejestrując ruch człowieka ze wszystkich typowych kątów podejścia bez martwych punktów,i elastyczna regulacja kąta nachylenia pozwala na precyzyjne dostosowanie pokrycia do wąskich przejść lub szerokich zatok handlowych bez wysiłku.

Zaprojektowany do długotrwałego użytku w zajętych warunkach, RD24-4S wyposażony jest w wytrzymałą obudowę ABS z IP54 odpornością na kurz i wodę, odporną na codzienne rozpylanie,gromadzenie się pyłu i niewielki wpływ fizyczny, a jego szeroka tolerancja temperatury od -20°C do +55°C zapewnia stabilną pracę w zimnych i gorących warunkach letnich bez pogorszenia wydajności.Trwała konstrukcja jest połączona z wydajnością energetyczną (spółkonsumpcja energii ≤ 2 W) i kompatybilnością szerokiego napięcia 12-24V AC/DC, z łatwą integracją z istniejącymi systemami sterowania drzwiami przy niskich kosztach eksploatacyjnych.Wbudowany wskaźnik stanu LED i delikatnie regulowany potencjometr wrażliwości ułatwiają instalację i konserwację, a zgodność z międzynarodowymi normami R&TTE 1999/5/WE i EMC 89/336/EWG gwarantuje bezpieczną, bez zakłóceń pracę.szeroki zasięg i wytrzymały projekt, ten wykrywacz Dopplera RD24-4S jest wytrzymałym, niskoterminowym czujnikiem ruchu dla automatyki drzwi komercyjnych.

Detektor Dopplera RD24-4S | Stabilny sygnał wyjściowy | Szeroki zakres detekcji | Trwały 0

Najważniejsze informacje o produkcie

24.125GHz główną częstotliwość mikrofalową do stabilnego wykrywania ruchu (≥ 5cm/s)
Szerokie pole wykrywania: 4m ((W) * 2m ((D) na wysokości montażu 2,2m
Elastyczna regulacja kąta: 0°~90° pionowo / -30°~+30° nachylenie boczne
Zasilanie szerokiego napięcia: 12-24V AC/DC z niskim zużyciem energii (≤2W)
Ochrona IP54 & temperatura robocza -20°C~+55°C dla użytku w pomieszczeniach wewnętrznych/na zewnątrz w półzamkniętych warunkach
Łatwa instalacja i regulacja z kompaktowym rozmiarem, potencjometrem wrażliwości i wyraźną instrukcją stanu LED
Niezawodna moc wyjściowa: 1,5 s przytrzymania sygnału, 42 V maksymalne napięcie prądu AC/DC, prąd oporowy 1 A

Specyfikacje techniczne

Parametry	Specyfikacja
Technologia	Radary Dopplerowskie mikrofalowe
Częstotliwość nadajnika	24.125 GHz
Moc promieniowana przez nadajnik	< 20 dBm EIRP
Gęstość mocy nadajnika	≤ 5 mW/cm
Maksymalna wysokość montażu	3 m
Kąty nachylenia	0°~90° pionowo; -30°~+30° bocznie
Pole wykrywania (montaż 2,2 m)	4m(W) *2m(D)
Tryb wykrywania	Wykrywanie ruchu
Minimalna szybkość wykrywalna	5 cm/s (osio czujników)
Napięcie zasilania	12-24V AC ±10%; 12-24V DC +30% / -10%
Główna częstotliwość	50-60 Hz
Zużycie energii	≤ 2W (VA)
Tryb wyjścia	Wyjście przełącznika
Czas wyjścia sygnału	1.5s utrzymaj
Maksymalne napięcie kontaktu	42V AC/DC
Maksymalny prąd kontaktu	1A (opór)
Maksymalna moc przełączania	30W (DC) / 60VA (AC)
Zakres temperatury roboczej	-20°C ~ +55°C
Stopień ochrony	IP54
Zgodność z normą	R&TTE 1999/5/WE; EMC 89/336/EWG
Materiał	ABS
Kolor obudowy	Czarny/Srebrny
Wymiary (WHD)	120 mm80 mm50 mm
Waga netto	0.215kg
Długość kabla	2.2m

Wskazówka dotycząca instalacji i regulacji

Wydajność czujnika jest ściśle związana z prawidłową instalacją i regulacją.

Wzrost wymagań

Unikać wibracji, bliskości lampy neonowej i zablokowania czujników; nie dotykać wewnętrznych części elektronicznych podczas montażu.

Dostosowanie wrażliwości

Potencjometr wrażliwości należy obracać delikatnie i powoli; wartość wrażliwości określa wielkość pola wykrywania (w przypadku krótkiej odległości wykrywania dostosować do 1/2 lub większej).

Regulowanie kąta

Planarny kąt boczny anteny = pozycja pola wykrywania; kąt pionowy = głębokość pola wykrywania; ustawić kąt modułu mikrofalowego na ≥ 45° dla optymalnego wykrywania.

Sprawdzenie stanu

Światło LED miga po włączeniu (normalny stan gotowości); Światło LED świeci nieprzerwanie, gdy wykrywa się ruchomy cel (wyzwalacz wykrywania).

Przewodnik do rozwiązywania problemów

Zjawisko winy	Prawdopodobne przyczyny	Środki naprawcze
Drzwi nie otwierają się i LED nie świeci	Wyłączone zasilanie czujników	Sprawdź ważność połączenia okablowego i zasilania
Drzwi otwierają się/zamykają stale	Czujnik wykrywa wibracje/ruch drzwi; źródło zakłóceń w zakresie wykrywania	Przymocowanie czujnika mocno; zwiększenie kąta nachylenia/zmniejszenie czułości; usunięcie źródeł zakłóceń w polu wykrywania
Odległość wykrywania jest zbyt bliska.	Niska wrażliwość; kąt modułu mikrofalowego < 45°; blokada czujnika	Ustawić potencjometr wrażliwości na 1/2 lub wyższy; ustawić kąt modułu na ≥ 45°; usunąć przedmioty zatykające

Scenariusze zastosowania

RD24-4S to czujnik wykrywający ruch w wielu scenariuszach o wysokiej zdolności adaptacyjnej, stosowany głównie w:

Systemy automatycznych drzwi:Drzwi przesuwne, drzwi huśtawkowe, drzwi szklane indukcyjne (budynki handlowe, centra handlowe, biurowce)
Bezpieczeństwo i monitorowaniewykrywanie zabezpieczeń perimetrowych, indukcja ruchu człowieka w pomieszczeniach wewnętrznych (mieszkalnych, fabrycznych, magazynowych)
Automatyka przemysłowa:Detekcja ruchu taśm transportowych, indukcja uruchamiania/zatrzymywania urządzeń (liniowa produkcja przemysłu lekkiego)
Inteligentny budynek:Inteligentne oświetlenie indukcyjne, klimatyzacja indukcyjna (miejsca publiczne, takie jak korytarze i windy)

Podstawowe technologie

czujnik radarowy Dopplerowców mikrofalowych 24.125GHz czujnik radarowy Automatyczny czujnik ruchu drzwi Czujnik detekcji szerokiego pola Czujnik ruchu IP54
