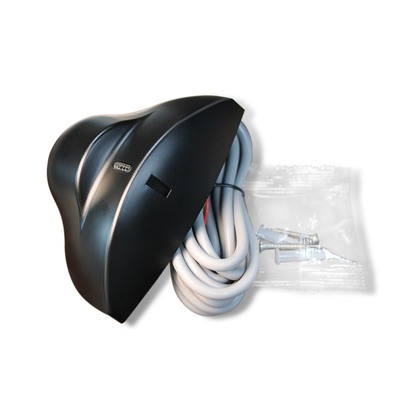

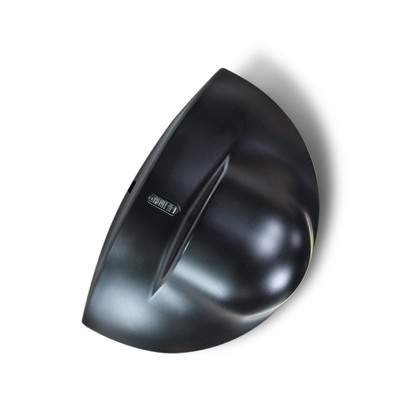

Automatyczny czujnik drzwi 24.125GHz. Kompaktny projekt. Waga netto 0,215kg.

Nazwa marki:	JUTAI
Numer modelu:	RD24-4
MOQ:	100
Cena £:	4-6 USD according to order quantity
Szczegóły opakowania:	Karton
Warunki płatności:	T/T, PayPal, Alipay, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

SHENZHEN CHINY

Orzecznictwo:

Technologia:

Radar Dopplera mikrofalowego

Częstotliwość nadajnika:

24.125 GHz

Moc promieniowana nadajnika:

<20 dBm EIRP

Gęstość mocy nadajnika:

≤5 mW/cm

Maksymalna wysokość montażu:

Kąty pochylenia:

0°~90° w pionie; -30°~+30° w bok

Pole detekcyjne (montaż 2,2 m):

4 m (szer.) × 2 m (gł.)

Tryb wykrywania:

wykrywanie ruchu

Minimalna wykrywalna prędkość:

5cm/s (oś czujnika)

Napięcie zasilania:

12-24 V AC ±10%; 12-24 V DC +30% / -10%

Częstotliwość sieci:

50-60 Hz

Zużycie energii:

≤2W(VA)

Tryb wyjściowy:

Przełącz wyjście lampowe

Czas wyjścia sygnału:

Trzymaj 1,5 s

Maksymalne napięcie kontaktowe:

42V AC/DC

Maksymalny prąd kontaktowy:

1A (rezystancyjny)

Maksymalna moc przełączania:

30 W (prąd stały) / 60 VA (prąd zmienny)

Zakres temperatury roboczej:

-20 ℃ ~ +55 ℃

Stopień ochrony:

100 metrów

Zgodność z normą:

R&TTE 1999/5/WE; Kompatybilność elektromagnetyczna 89/336/EWG

Tworzywo:

Kolor obudowy:

Czarny/srebrny

Wymiary (szer. × wys. × głęb.):

120mm×80mm×50mm

Waga netto:

0,215 kg

długość kabla:

2,2 m

Możliwość Supply:

5000 szt. miesięcznie

Podkreślić:

24.125GHz automatyczny czujnik drzwi

kompaktowy czujnik ruchu mikrofalowy

lekkie automatyczne czujniki drzwi

Opis produktu

Czujnik Drzwi Automatycznych 24,125 GHz | Kompaktowa Konstrukcja | Masa netto 0,215 kg Czułość

Ten czujnik drzwi automatycznych 24,125 GHz to usprawnione rozwiązanie do wykrywania ruchu, przeznaczone do wszystkich systemów drzwi automatycznych, charakteryzujące się oszczędzającą miejsce, kompaktową konstrukcją, ultralekką masą netto wynoszącą zaledwie 0,215 kg i w pełni regulowaną czułością — trzy kluczowe zalety, które redefiniują praktyczność i wszechstronność dla wejść komercyjnych, biurowych i handlowych. Dostrojony do niezawodnego pasma częstotliwości mikrofalowej Dopplera 24,125 GHz, zapewnia dokładne wykrywanie ruchu do potrzeb wyzwalania drzwi automatycznych, z precyzyjnym potencjometrem czułości, który umożliwia delikatną, bezstopniową regulację w celu dostosowania zasięgu wykrywania do Twojej konkretnej przestrzeni: zawęź go dla małych wejść, aby uniknąć fałszywych wyzwoleń, lub poszerz go dla obszarów o dużym natężeniu ruchu, aby zapewnić pełne pokrycie ruchu ludzkiego. Kompaktowa obudowa z ABS (120 mm × 80 mm × 50 mm) charakteryzuje się eleganckim, minimalistycznym profilem, który dyskretnie montuje się na ramach drzwi, sufitach lub sąsiednich ścianach, płynnie wtapiając się w każdy system drzwi automatycznych bez zajmowania nadmiernej przestrzeni, podczas gdy jego lekka konstrukcja o wadze 0,215 kg eliminuje potrzebę stosowania ciężkich elementów montażowych, umożliwiając szybką, stabilną instalację na różnych powierzchniach.

Zoptymalizowany do rzeczywistego użytku w drzwiach automatycznych, ten czujnik wykrywa cele poruszające się z prędkością ≥5 cm/s ze stałą dokładnością, unikając błędnych wyzwoleń spowodowanych wibracjami drzwi lub zakłóceniami otoczenia, i łączy oszczędzającą miejsce konstrukcję z solidną wydajnością: obsługuje szerokie napięcie zasilania 12-24 V AC/DC, charakteryzuje się niskim poborem mocy ≤2 W dla energooszczędnej długoterminowej pracy i spełnia normy pyłoszczelności i wodoodporności IP54 dla niezawodnego użytkowania w pomieszczeniach i zadaszonych obszarach zewnętrznych. Wyraźny wskaźnik statusu LED ułatwia szybką konfigurację i rozwiązywanie problemów — miga po włączeniu zasilania i świeci się stale po wykryciu ruchu — podczas gdy wstępnie okablowany kabel o długości 2,2 m zapewnia łatwe okablowanie ze standardowymi systemami sterowania drzwiami automatycznymi. Zgodny z międzynarodowymi normami R&TTE i EMC, ten czujnik drzwi automatycznych 24,125 GHz łączy kompaktową, lekką konstrukcję z możliwością dostosowania czułości, co czyni go wszechstronnym, łatwym do zintegrowania rozwiązaniem do wykrywania ruchu dla wszystkich potrzeb kontroli dostępu do drzwi automatycznych.

Automatyczny czujnik drzwi 24.125GHz. Kompaktny projekt. Waga netto 0,215kg. 0

Najważniejsze cechy produktu

Główna częstotliwość mikrofalowa 24,125 GHz do stabilnego wykrywania ruchu (≥5 cm/s)
Szerokie pole wykrywania: 4 m (szerokość) * 2 m (głębokość) przy wysokości montażu 2,2 m
Elastyczna regulacja kąta: 0° ~ 90° w pionie / -30° ~ +30° w poziomie
Szerokie napięcie zasilania: 12-24 V AC/DC z niskim poborem mocy (≤2 W)
Ochrona IP54 i temperatura pracy -20°C ~ +55°C do użytku w pomieszczeniach/na zewnątrz w półzamkniętych miejscach
Łatwa instalacja i regulacja dzięki kompaktowym rozmiarom, potencjometrowi czułości i wyraźnemu wskaźnikowi statusu LED
Niezawodne wyjście: 1,5 s podtrzymanie sygnału, maksymalne napięcie styku 42 V AC/DC, prąd rezystancyjny 1 A

Specyfikacje techniczne

Parametr	Specyfikacja
Technologia	Radar mikrofalowy Dopplera
Częstotliwość nadajnika	24,125 GHz
Moc wypromieniowana przez nadajnik	<20 dBm EIRP
Gęstość mocy nadajnika	≤5mW/cm
Maksymalna wysokość montażu	3 m
Kąty nachylenia	0° ~ 90° w pionie; -30° ~ +30° w poziomie
Pole wykrywania (montaż na wysokości 2,2 m)	4 m (szerokość) * 2 m (głębokość)
Tryb wykrywania	Wykrywanie ruchu
Minimalna prędkość wykrywania	5 cm/s (oś czujnika)
Napięcie zasilania	12-24 V AC ±10%; 12-24 V DC +30% / -10%
Częstotliwość sieci	50-60 Hz
Pobór mocy	≤2 W (VA)
Tryb wyjścia	Wyjście przełącznika
Czas wyjścia sygnału	Podtrzymanie 1,5 s
Maksymalne napięcie styku	42 V AC/DC
Maksymalny prąd styku	1 A (rezystancyjny)
Maksymalna moc przełączania	30 W (DC) / 60 VA (AC)
Zakres temperatury pracy	-20°C ~ +55°C
Stopień ochrony	IP54
Zgodność z normami	R&TTE 1999/5/WE; EMC 89/336/EEC
Materiał	ABS
Kolor obudowy	Czarny/Srebrny
Wymiary (szer. * wys. * gł.)	120 mm * 80 mm * 50 mm
Masa netto	0,215 kg
Długość kabla	2,2 m

Przewodnik po instalacji i regulacji

Wydajność czujnika jest ściśle związana z prawidłową instalacją i regulacją. Prosta obsługa bez potrzeby stosowania profesjonalnych narzędzi:

Wymagania dotyczące montażu

Unikać miejsc drgań, bliskości lamp neonowych i zasłonięcia czujnika; nie dotykać wewnętrznych części elektronicznych podczas instalacji.

Regulacja czułości

Obracać potencjometrem czułości delikatnie i powoli; wartość czułości określa wielkość pola wykrywania (ustawić na 1/2 lub wyżej dla krótkiego zasięgu wykrywania).

Regulacja kąta

Boczny kąt anteny płaskiej = pozycja pola wykrywania; kąt pionowy = głębokość pola wykrywania; ustawić kąt modułu mikrofalowego na ≥45° dla optymalnego wykrywania.

Sprawdzenie statusu

Dioda LED miga po włączeniu zasilania (normalny tryb czuwania); dioda LED świeci się ciągle po wykryciu poruszającego się obiektu (wyzwalanie wykrycia).

Przewodnik po rozwiązywaniu problemów

Problem	Możliwe przyczyny	Działania naprawcze
Drzwi się nie otwierają i dioda LED nie świeci	Brak zasilania czujnika	Sprawdzić połączenie okablowania i poprawność zasilania
Drzwi otwierają się/zamykają stale	Czujnik wykrywa wibracje/ruch drzwi; źródło zakłóceń w zasięgu wykrywania	Zamocować czujnik stabilnie; zwiększyć kąt nachylenia/zmniejszyć czułość; usunąć źródła zakłóceń z pola wykrywania
Zasięg wykrywania jest zbyt krótki	Niska czułość; kąt modułu mikrofalowego<45°; zasłonięty czujnik	Ustawić potencjometr czułości na 1/2 lub wyżej; ustawić kąt modułu na ≥45°; usunąć przeszkody zasłaniające

Scenariusze zastosowań

RD24-4S to wieloscenariuszowy czujnik wykrywania ruchu o wysokiej wszechstronności, mający zastosowanie głównie w:

Systemy drzwi automatycznych: Drzwi przesuwne, drzwi skrzydłowe, drzwi szklane indukcyjne (budynki komercyjne, centra handlowe, budynki biurowe)
Bezpieczeństwo i monitorowanie: Wykrywanie bezpieczeństwa obwodowego, indukcja ruchu ludzkiego w pomieszczeniach (mieszkalne, fabryczne, magazynowe)
Automatyka przemysłowa: Wykrywanie ruchu na taśmociągu, indukcja startu/stopu urządzeń (lekkie linie produkcyjne)
Inteligentne budownictwo: Indukcja inteligentnego oświetlenia, indukcja klimatyzacji (miejsca publiczne, takie jak korytarze i windy)

Kluczowe technologie

Czujnik radaru mikrofalowego Dopplera Czujnik radarowy 24,125 GHz Czujnik ruchu drzwi automatycznych Czujnik szerokopolowy Czujnik ruchu IP54
