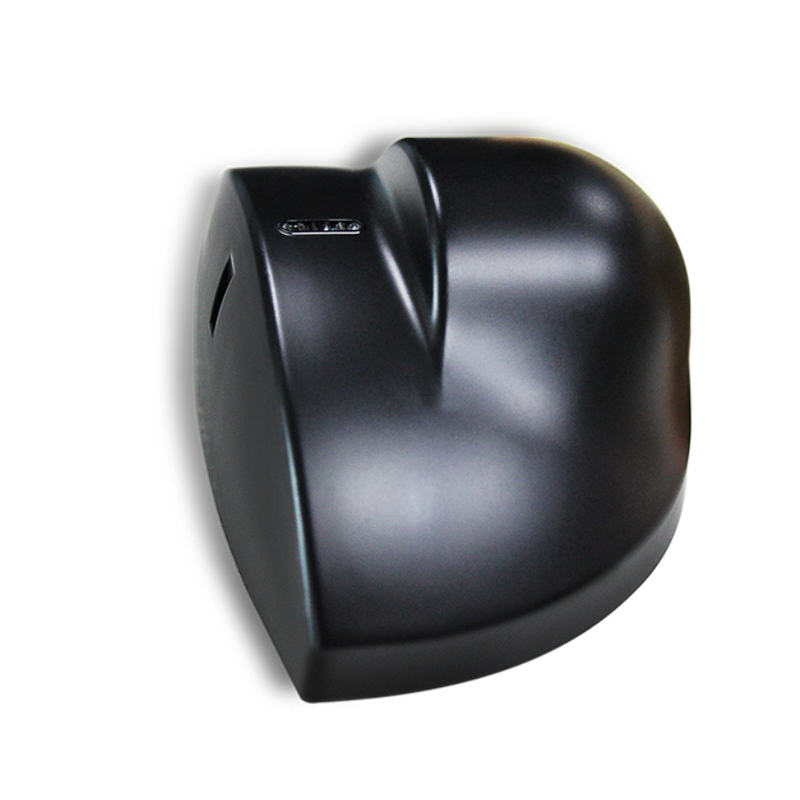

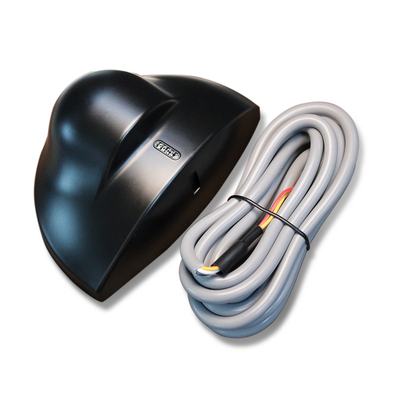

24.125GHz czujnik radarowy mikrofalowy o szerokiej wykrywalności 4m × 2m i szerokim napięciu 12-24V dla systemów automatycznych drzwi

Nazwa marki:	JUTAI
Numer modelu:	RD24-4
MOQ:	100
Cena £:	4-6 USD according to order quantity
Szczegóły opakowania:	Karton
Warunki płatności:	T/T, PayPal, Alipay, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

SHENZHEN CHINY

Orzecznictwo:

Dokument:

Możliwość Supply:

5000 szt. miesięcznie

Podkreślić:

24czujnik radaru mikrofalowego o częstotliwości 125 GHz

Mikrofalowy czujnik ruchu o szerokości 4 m × 2 m

Automatyczny czujnik drzwi o szerokim napięciu 12–24 V

Opis produktu

24,125 GHz czujnik radarowy mikrofalowy z szerokim polem detekcji 4m x 2m

Nasz czujnik radarowy mikrofalowy 24,125 GHz redefiniuje niezawodność w wykrywaniu ruchu dla automatycznych drzwi i komercyjnych systemów dostępu. Wyposażony w szerokie pole detekcji 4m x 2m i uniwersalne wsparcie napięciowe 12-24V, ten zaawansowany czujnik wykorzystuje technologię mikrofalową Dopplera do emisji sygnałów 24,125 GHz o kontrolowanej gęstości mocy (≤5mW/cm) i mocy wypromieniowanej (<20 dBm EIRP), spełniając międzynarodowe normy R&TTE i EMC dla bezpiecznego działania bez zakłóceń. Zoptymalizowane pole detekcji obejmuje pełny obszar dostępu większości komercyjnych i przesuwnych drzwi szklanych, dokładnie wykrywając ruch człowieka pod wszystkimi kątami wejścia. Szeroki zakres napięcia 12-24V AC/DC sprawia, że ten czujnik jest uniwersalnym rozwiązaniem dla globalnych zastosowań komercyjnych i przemysłowych.

Najważniejsze cechy produktu

Główna częstotliwość mikrofalowa 24,125 GHz dla stabilnego wykrywania ruchu (≥5cm/s)

Szerokie pole detekcji: 4m (szerokość) x 2m (głębokość) przy wysokości montażu 2,2m
Elastyczna regulacja kąta: 0°~90° w pionie / -30°~+30° w poziomie
Szerokie napięcie zasilania: 12-24V AC/DC z niskim poborem mocy (≤2W)
Ochrona IP54 i zakres temperatur pracy -20°C~+55°C do użytku wewnątrz/na zewnątrz w półzamkniętych miejscach
Łatwa instalacja i regulacja dzięki kompaktowym rozmiarom, potencjometrowi czułości i wyraźnemu wskaźnikowi LED
Niezawodne wyjście: 1,5s podtrzymanie sygnału, maksymalne napięcie styku 42V AC/DC, prąd rezystancyjny 1A
Specyfikacje techniczne

Parametr

Specyfikacja	Technologia
Radar mikrofalowy Dopplera	Częstotliwość nadajnika
24,125 GHz	Moc wypromieniowana nadajnika
<20 dBm EIRP	Gęstość mocy nadajnika
≤5mW/cm	Maksymalna wysokość montażu
3m	Kąty nachylenia
0°~90° w pionie; -30°~+30° w poziomie	Pole detekcji (montaż na wysokości 2,2m)
4m (szerokość) x 2m (głębokość)	Tryb detekcji
Wykrywanie ruchu	Minimalna wykrywalna prędkość
5cm/s (oś czujnika)	Napięcie zasilania
12-24V AC ±10%; 12-24V DC +30% / -10%	Częstotliwość sieci
50-60Hz	Pobór mocy
≤2W(VA)	Tryb wyjścia
Wyjście typu switch tube	Czas wyjścia sygnału
1,5s podtrzymania	Maksymalne napięcie styku
42V AC/DC	Maksymalny prąd styku
1A (rezystancyjny)	Maksymalna moc przełączania
30W(DC) / 60VA(AC)	Zakres temperatury pracy
-20°C ~ +55°C	Stopień ochrony
IP54	Zgodność z normami
R&TTE 1999/5/EC; EMC 89/336/EEC	Materiał
ABS	Kolor obudowy
Czarny/Srebrny	Wymiary (szer. x wys. x gł.)
120mm x 80mm x 50mm	Masa netto
0,215kg	Długość kabla
2,2m	Instrukcja instalacji i regulacji

Wydajność czujnika jest ściśle związana z prawidłową instalacją i regulacją – prosta obsługa bez potrzeby używania profesjonalnych narzędzi:

Wymagania montażowe:

Unikać miejsc drgań, bliskości lamp neonowych i zasłonięcia czujnika; nie dotykać wewnętrznych części elektronicznych podczas instalacji.Regulacja czułości:
Obracać potencjometr czułości delikatnie i powoli; wartość czułości określa wielkość pola detekcji.Regulacja kąta:
Kąt boczny anteny płaskiej = pozycja pola detekcji; kąt pionowy = głębokość pola detekcji; ustawić kąt modułu mikrofalowego na ≥45° dla optymalnej detekcji.Sprawdzenie statusu:
Dioda LED miga po włączeniu zasilania (normalny tryb czuwania); dioda LED świeci się stale po wykryciu poruszającego się celu.Przewodnik rozwiązywania problemów

Problem

Możliwe przyczyny	Rozwiązanie	Drzwi się nie otwierają i dioda LED nie świeci
Brak zasilania czujnika	Sprawdzić połączenie przewodów i poprawność zasilania	Drzwi otwierają się/zamykają się stale
Czujnik wykrywa wibracje/ruch drzwi; źródło zakłóceń w zasięgu detekcji	Zamocować czujnik stabilnie; zwiększyć kąt nachylenia/zmniejszyć czułość; usunąć źródła zakłóceń	Zasięg detekcji jest zbyt krótki
Niska czułość; kąt modułu mikrofalowego <45°; czujnik zasłonięty	Wyregulować potencjometr czułości; ustawić kąt modułu na ≥45°; usunąć przeszkody zasłaniająceScenariusze zastosowań	RD24-4S to wieloscenariuszowy czujnik ruchu o wysokiej adaptacyjności, stosowany głównie do:

Automatyczne systemy drzwi:

Drzwi przesuwne, drzwi skrzydłowe, drzwi szklane indukcyjne (budynki komercyjne, centra handlowe, biurowce)

Bezpieczeństwo i monitoring: Wykrywanie bezpieczeństwa obwodowego, indukcja ruchu człowieka wewnątrz pomieszczeń (mieszkalne, fabryczne, magazynowe)
Automatyka przemysłowa: Wykrywanie ruchu na taśmach przenośnikowych, indukcja startu/stopu urządzeń (lekkie linie produkcyjne)
Inteligentne budownictwo: Indukcja inteligentnego oświetlenia, indukcja klimatyzacji (miejsca publiczne, takie jak korytarze i windy)
Kluczowe technologie Czujnik radarowy mikrofalowy Dopplera, czujnik radarowy 24,125 GHz, detektor ruchu do automatycznych drzwi, czujnik szerokopolowy, czujnik ruchu IP54
