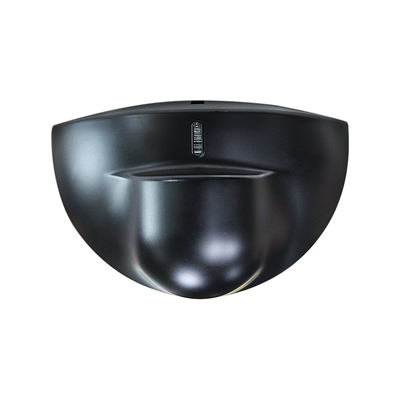

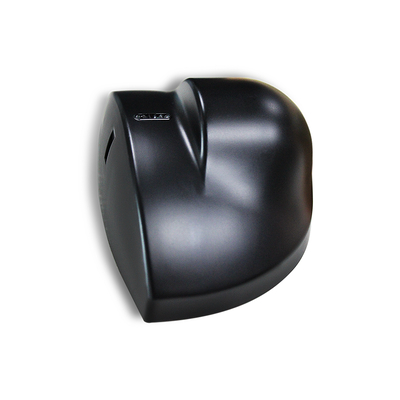

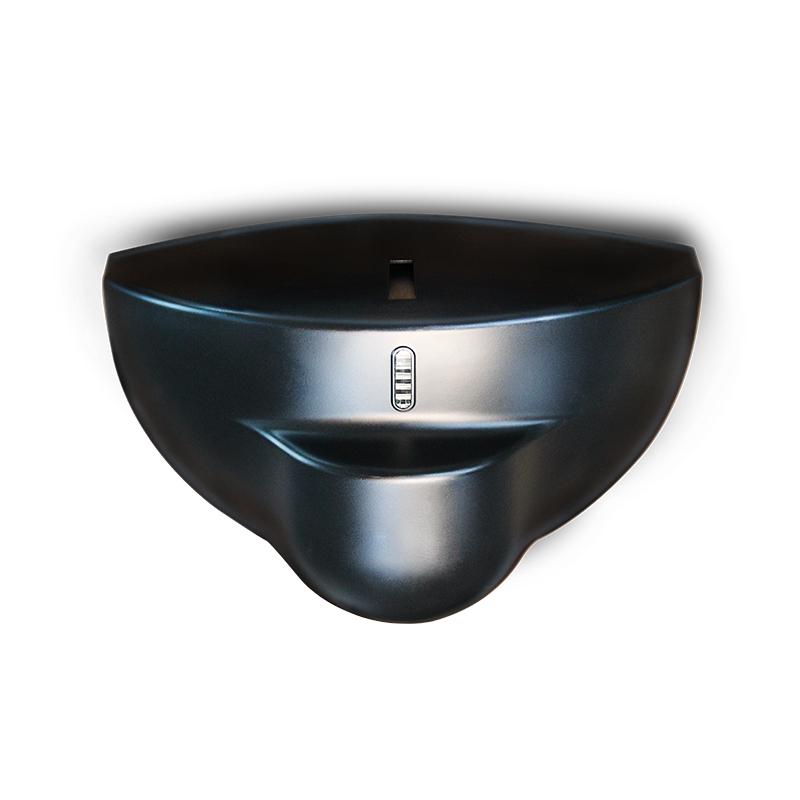

Wodoodporny czujnik radarowy mikrofalowy Doppler IP54 z regulowaną czułością i szerokim polem detekcji do automatycznego wykrywania ruchu drzwi

Name: Wodoodporny czujnik radarowy mikrofalowy Doppler IP54 z regulowaną czułością i szerokim polem detekcji do automatycznego wykrywania ruchu drzwi
Brand: Shenzhen Jutai Comm Co., Ltd.
SKU: RD24-4
Price: 5.00 USD
Availability: InStock

Nazwa marki:	JUTAI
Numer modelu:	RD24-4
MOQ:	100
Cena £:	4-6 USD according to order quantity
Szczegóły opakowania:	Karton
Warunki płatności:	T/T, PayPal, Alipay, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

SHENZHEN CHINY

Orzecznictwo:

Dokument:

RD24-4S.pdf

Możliwość Supply:

5000 szt. miesięcznie

Podkreślić:

Wodoodporny mikrofalowy czujnik radarowy dopplerowski IP54

Automatyczny czujnik ruchu drzwi o regulowanej czułości

Czujnik radarowy o szerokim polu detekcji 24

Opis produktu

Czujnik Drzwi Automatycznych RD24-4S

Wysokowydajny czujnik radarowy dopplerowski mikrofalowy z wodoodpornością IP54 i regulowaną czułością do profesjonalnych zastosowań wykrywania ruchu.

Kluczowe technologie: Czujnik radarowy dopplerowski mikrofalowy, Czujnik radarowy 24,125 GHz, Detektor ruchu do drzwi automatycznych, Czujnik szerokiego pola detekcji, Czujnik ruchu IP54

Najważniejsze cechy produktu

Główna częstotliwość mikrofalowa 24,125 GHz zapewnia stabilne wykrywanie ruchu (≥5 cm/s)
Szerokie pole detekcji: 4 m (szerokość) × 2 m (głębokość) przy wysokości montażu 2,2 m
Elastyczna regulacja kąta: 0°~90° w pionie / -30°~+30° w poziomie
Szeroki zakres napięcia zasilania: 12-24 V AC/DC o niskim poborze mocy (≤2 W)
Ochrona IP54 i temperatura pracy -20°C~+55°C do użytku wewnątrz/na zewnątrz w półzamkniętych pomieszczeniach
Łatwa instalacja i regulacja dzięki kompaktowym wymiarom, potencjometrowi czułości i wyraźnemu wskaźnikowi LED
Niezawodne wyjście: 1,5 s podtrzymania sygnału, maksymalne napięcie styków 42 V AC/DC, prąd rezystancyjny 1 A

Przegląd produktu

RD24-4S to wysokowydajny czujnik radarowy dopplerowski mikrofalowy przeznaczony do profesjonalnych zastosowań wykrywania ruchu, w tym indukcji drzwi automatycznych, monitorowania bezpieczeństwa i automatyki przemysłowej. Wykorzystując technologię mikrofalową 24,125 GHz, posiada płaską antenę szerokokątną do dokładnego przechwytywania ruchomych celów (minimalna prędkość 5 cm/s) bez martwych stref. Zasięg detekcji, pozycja i głębokość mogą być elastycznie regulowane za pomocą kąta nachylenia i potencjometru czułości.

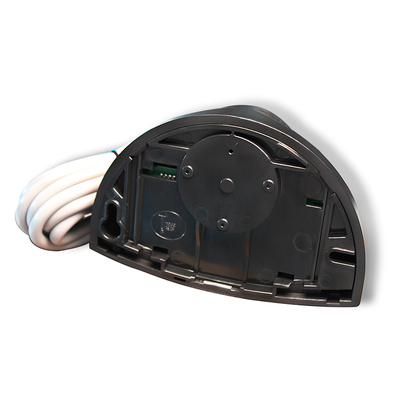

Dzięki kompaktowej obudowie z ABS (czarna/srebrna), lekkiej konstrukcji (0,215 kg) i fabrycznie zainstalowanemu kablowi o długości 2,2 m, czujnik jest łatwy w montażu i okablowaniu (złącze JST + interfejs COM/NO przekaźnika). Obsługuje szeroki zakres napięcia zasilania 12-24 V AC/DC, spełnia normy odporności na kurz i wodę IP54 oraz działa niezawodnie w temperaturach od -20°C do +55°C, co czyni go odpowiednim do różnych środowisk komercyjnych i przemysłowych. Wbudowany wskaźnik LED zapewnia intuicyjne informacje zwrotne o stanie pracy, a produkt jest zgodny z międzynarodowymi normami R&TTE 1999/5/EC i EMC 89/336/EEC.

Specyfikacje techniczne

Parametr	Specyfikacja
Technologia	Radar dopplerowski mikrofalowy
Częstotliwość nadajnika	24,125 GHz
Moc wypromieniowana nadajnika	<20 dBm EIRP
Gęstość mocy nadajnika	≤5mW/cm
Maksymalna wysokość montażu	3 m
Kąty nachylenia	0°~90° w pionie; -30°~+30° w poziomie
Pole detekcji (montaż na wysokości 2,2 m)	4 m (szerokość) × 2 m (głębokość)
Tryb detekcji	Wykrywanie ruchu
Minimalna wykrywalna prędkość	5 cm/s (oś czujnika)
Napięcie zasilania	12-24 V AC ±10%; 12-24 V DC +30% / -10%
Częstotliwość sieci	50-60 Hz
Pobór mocy	≤2 W (VA)
Tryb wyjścia	Wyjście typu switch tube
Czas wyjścia sygnału	1,5 s podtrzymania
Maksymalne napięcie styków	42 V AC/DC
Maksymalny prąd styków	1 A (rezystancyjny)
Maksymalna moc przełączania	30 W (DC) / 60 VA (AC)
Zakres temperatury pracy	-20°C ~ +55°C
Stopień ochrony	IP54
Zgodność z normami	R&TTE 1999/5/EC; EMC 89/336/EEC
Materiał	ABS
Kolor obudowy	Czarny/Srebrny
Wymiary (szer. × wys. × gł.)	120 mm × 80 mm × 50 mm
Masa netto	0,215 kg

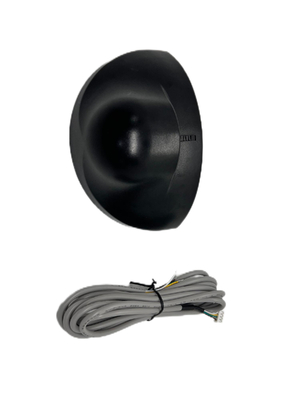

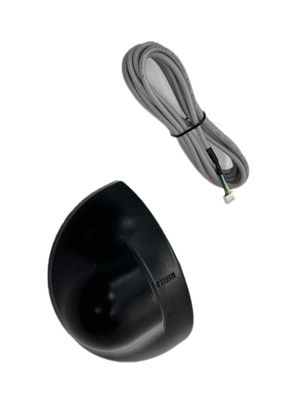

Długość kabla	2,2 m

Instrukcja montażu i regulacji

Wydajność czujnika jest ściśle związana z prawidłowym montażem i regulacją – prosta obsługa bez potrzeby używania profesjonalnych narzędzi:

Wymagania montażowe: Unikać miejsc drgań, bliskości lamp neonowych i zasłonięcia czujnika; nie dotykać wewnętrznych części elektronicznych podczas instalacji.
Regulacja czułości: Obracać potencjometr czułości delikatnie i powoli; wartość czułości określa wielkość pola detekcji (dla krótkiego dystansu detekcji ustawić na 1/2 lub wyżej).
Regulacja kąta: Kąt boczny anteny płaskiej = pozycja pola detekcji; kąt pionowy = głębokość pola detekcji; ustawić kąt modułu mikrofalowego na ≥45° dla optymalnej detekcji.
Sprawdzenie stanu: Dioda LED miga po włączeniu zasilania (normalny tryb czuwania); dioda LED świeci się stale po wykryciu ruchomego celu (wyzwolenie detekcji).

Przewodnik rozwiązywania problemów

Szybkie rozwiązania typowych problemów operacyjnych:

Problem	Możliwe przyczyny	Działanie naprawcze
Drzwi się nie otwierają i dioda LED nie świeci	Brak zasilania czujnika	Sprawdzić połączenie przewodów i poprawność zasilania
Drzwi otwierają się/zamykają stale	Czujnik wykrywa wibracje/ruch drzwi; źródło zakłóceń w zasięgu detekcji	Mocno zamocować czujnik; zwiększyć kąt nachylenia/zmniejszyć czułość; usunąć źródła zakłóceń z pola detekcji
Zbyt krótki dystans detekcji	Niska czułość; kąt modułu mikrofalowego <45°; zasłonięty czujnikUstawić potencjometr czułości na 1/2 lub wyżej; ustawić kąt modułu na ≥45°; usunąć przeszkody	Scenariusze zastosowań

RD24-4S to wieloscenariuszowy czujnik wykrywania ruchu o wysokiej adaptacyjności, stosowany głównie do:

Systemy drzwi automatycznych:

Drzwi przesuwne, drzwi skrzydłowe, drzwi indukcyjne szklane (budynki komercyjne, centra handlowe, biurowce)Bezpieczeństwo i monitoring:
Wykrywanie bezpieczeństwa obwodowego, indukcja ruchu ludzkiego w pomieszczeniach (mieszkalne, fabryki, magazyny)Automatyka przemysłowa:
Wykrywanie ruchu na taśmie przenośnikowej, indukcja startu/stopu urządzeń (linie produkcyjne przemysłu lekkiego)Inteligentne budynki:
Indukcja inteligentnego oświetlenia, indukcja klimatyzacji (miejsca publiczne, takie jak korytarze i windy)
