Detektor pętli pojazdu
>

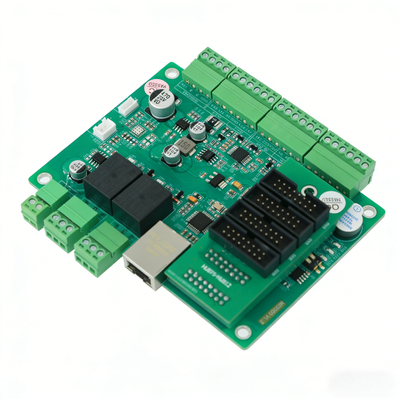

NED200 LED Display Driver Board z podwójnym wyświetlaczem kodu QR (długa/krótka odległość), transmisją głosową i zdalną aktualizacją IAP dla kompleksów komercyjnych i terenów malowniczych

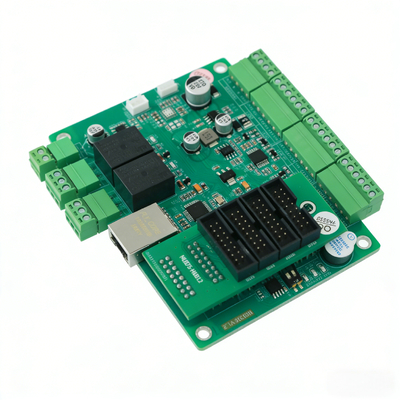

NED200 LED Display Driver Board z podwójnym wyświetlaczem kodu QR (długa/krótka odległość), transmisją głosową i zdalną aktualizacją IAP dla kompleksów komercyjnych i terenów malowniczych

Nazwa marki: JUTAI
Numer modelu: NED 200
MOQ: Wsparcie 1-10 szt. dla próbki
Cena £: Zbywalny
Szczegóły opakowania: 1 zestaw 1 kreskówka
Warunki płatności: T/T, Western Union, Paypal, Alipay
Szczegółowe informacje
Miejsce pochodzenia:
SHENZHEN CHINY
Orzecznictwo:
CE
Interfejs komunikacyjny::
TCP/IP, RS232, RS485, TTL, Wiegand 26/34
Napięcie robocze::
DC12V
Prąd roboczy::
2A MAKS
Temperatura pracy::
-40 ℃ ~ 85 ℃
Wymiary całkowite::
115 mm (dł.) * 85 mm (szer.) * 15 mm (wys.)
Odstępy do otworów::
105 mm (dł.) * 75 mm (szer.)
Interfejs we/wy::
Wejście 2IO, wyjście 2OC IO, 2 wyjścia przekaźnikowe IO
Interfejs ekranu wyświetlacza::
PIASTA75, PIASTA08
Wyjście wzmacniacza mocy::
1 port, 4Ω 8W
Obsługiwane protokoły::
RS485, TCP, MQTT
Możliwość Supply:
2000 zestawów miesięcznie
Podkreślić:

Panel sterownika LED z kodem QR

,

tabliczka kierowcy z podwójnym wyświetlaczem kodu QR

,

zdalny sterownik LED do aktualizacji IAP

Opis produktu

Płyta sterująca LED klasy przemysłowej NED200, inteligentny rdzeń sterowania wyświetlaczem LED z wieloma protokołami RS485/Ethernet/MQTT dla automatyki parkingowej i fabrycznej



Płyta sterująca LED klasy przemysłowej NED200 służy jako inteligentne urządzenie sterujące dla wyświetlaczy LED, bezproblemowo łącząc systemy zarządzania wyższego poziomu z terminalami wyświetlaczy LED w celu realizacji stabilnego wyświetlania treści, sterowania interaktywnego i powiązania wielu urządzeń. Zaprojektowana do scenariuszy przemysłowych, ta płyta sterująca integruje trzy główne protokoły komunikacyjne: RS485, Ethernet i MQTT, umożliwiając elastyczne połączenie z różnymi systemami zarządzania parkingami, sprzętem automatyki fabrycznej i innymi platformami sterowania przemysłowego bez modyfikacji istniejącej architektury sprzętowej. Dzięki funkcji niezależnego sterowania 4-liniowego obsługuje do 80 bajtów na linię i ponad 100 języków na całym świecie, doskonale zaspokajając potrzeby wyświetlania tekstu na parkingach (takie jak numer miejsca parkingowego, opłata parkingowa) i w fabrykach (takie jak harmonogram produkcji, status sprzętu), jednocześnie realizując wyświetlanie nakładki czasu w czasie rzeczywistym z automatyczną aktualizacją.

Wyposażona w niezawodność klasy przemysłowej, płyta sterująca LED NED200 działa stabilnie w szerokim zakresie temperatur od -40°C do 85°C, z ochroną przed odwrotnym podłączeniem, ESD/impulsami i przetężeniem, aby dostosować się do trudnych warunków zewnętrznych i przemysłowych. Integruje funkcje sterowania transmisją głosową, powiązania przekaźników i odczytu stanu IO, umożliwiając kompleksowe sterowanie wyświetlaczami LED i urządzeniami peryferyjnymi — dla parkingów może powiązać bariery w celu realizacji automatycznego „płatności kodem QR - otwarcie bariery - komunikat głosowy”; dla fabryk może wykrywać nieprawidłowości sprzętu i wyzwalać alarmy głosowe w czasie rzeczywistym oraz odcinanie zasilania przez przekaźnik, aby uniknąć rozszerzenia awarii. Obsługując zdalne aktualizacje IAP przez TCP, przeglądarkę lub platformę chmurową, NED200 zapewnia wygodną konserwację po sprzedaży, pomagając przedsiębiorstwom obniżyć koszty operacyjne na miejscu i poprawić efektywność zarządzania.

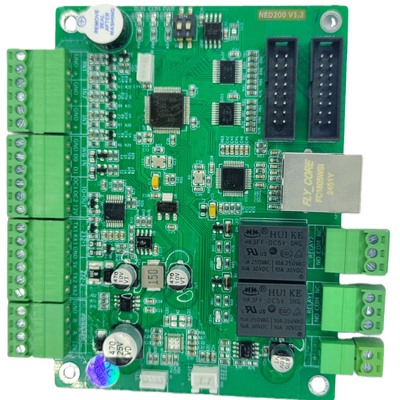

NED200 LED Display Driver Board z podwójnym wyświetlaczem kodu QR (długa/krótka odległość), transmisją głosową i zdalną aktualizacją IAP dla kompleksów komercyjnych i terenów malowniczych 0


Kluczowe zalety
* Komunikacja wieloprotokołowa: Obsługuje trzy główne metody komunikacji: RS485, Ethernet i MQTT, łatwe do połączenia z różnymi systemami zarządzania
* Niezależne sterowanie 4-liniowe: Realizuje niezależne wyświetlanie 4-liniowego ekranu LED, pojedyncza linia maks. 80 bajtów, obsługa wyświetlania wielojęzycznego (ponad 100 języków na świecie)
* Podwójne tryby wyświetlania kodów QR: Pełnoekranowy kod QR (skanowanie z odległości 2-5 m) i 3-liniowy kod QR (skanowanie z odległości 0,5-2 m) dla różnych potrzeb scenariuszy
* Zintegrowane funkcje interaktywne: Integruje sterowanie transmisją głosową, powiązanie przekaźników i odczyt stanu IO, realizuje kompleksowe sterowanie wyświetlaczem LED i urządzeniami peryferyjnymi
* Niezawodność klasy przemysłowej: Szeroki zakres temperatur pracy -40°C ~ 85°C, z ochroną przed odwrotnym podłączeniem, ESD/impulsami i przetężeniem, odpowiedni do trudnych warunków zewnętrznych/przemysłowych
* Elastyczna rozbudowa i aktualizacja: Obsługuje zdalne aktualizacje IAP (TCP/przeglądarka/chmura), 8 MB pamięci głosowej (maks. 256 plików) i może łączyć bariery, czujniki, sprzęt głosowy itp.
* Wyświetlanie czasu w czasie rzeczywistym: Obsługuje nakładkę niestandardowego formatu czasu, automatyczną aktualizację w czasie rzeczywistym bez ręcznej obsługi

Kluczowe parametry techniczne
Podstawowe parametry elektryczne i fizyczne
* Napięcie robocze: DC12V (z ochroną przed odwrotnym podłączeniem)
* Prąd roboczy: 2A MAX
* Temperatura robocza: -40°C ~ 85°C (wilgotność względna<80%, bez kondensacji)
* Wymiary całkowite: 115 mm (długość) * 85 mm (szerokość) * 15 mm (wysokość)
* Rozstaw otworów montażowych: 105 mm (długość) * 75 mm (szerokość)
* Wbudowana konwersja mocy: obwód 12V na 5V, maksymalny ciągły prąd wyjściowy 1,2A dla urządzeń zewnętrznych

Bogata konfiguracja interfejsu
* Interfejs Ethernet (TCP/IP): 1 port, 10/100M adaptacyjny, z izolacją
* Interfejs RS232: 2 porty, niezależne działanie, regulacja 4800-115200 bps, ochrona ESD/impulsów
* Interfejs RS485: 1 port, regulacja 4800-115200 bps, ochrona ESD/impulsów
* Interfejs TTL: 1 port, 4800-115200 bps, poziom 3,3V
* Interfejs Wiegand: 1 port, Wiegand 26/34 adaptacyjny
* Wejście IO: 2 kanały, nieizolowane, zakres sygnału 0-5V
* Wyjście IO: 2 OC nieizolowane (maks. 12V/0,2A) + 2 przekaźniki izolowane (250VAC 10A / 30VDC 10A)
* Wyjście wzmacniacza mocy: 1 port, 4Ω 8W
* Interfejs wyświetlacza LED: 1 HUB75 + 1 HUB08 (zewnętrzne rozszerzenie dla 4*HUB12)

Parametry funkcjonalne

* Obsługiwane protokoły: RS485 (prędkość transmisji 9600), TCP (port 8008), MQTT
* Pojemność wyświetlania: 4-liniowe niezależne sterowanie, pojedyncza linia maks. 80 bajtów
* Wyświetlanie kodu QR: Pełnoekranowy (maks. 52 znaki) / 3-liniowy (maks. 77 znaków), kolor biały
* Transmisja głosowa: Maks. 32 identyfikatory głosowe na polecenie, tryb odtwarzania sekwencyjnego/natychmiastowego, pamięć 8 MB (ponad 250 plików)
* Aktualizacja zdalna: Obsługuje aktualizację IAP przez TCP/przeglądarkę/chmurę
* Unikalny identyfikator: Globalny unikalny identyfikator do identyfikacji urządzenia i kontroli dostępu
* Obsługiwane kodowania: GBK, UTF8, UNICODE (opcjonalnie, tylko pojedyncze wsparcie)

Główne funkcje rdzenia

1. Niezależne wyświetlanie LED na wielu liniach

* 4-liniowe niezależne sterowanie, każda linia może ustawić ekskluzywną treść wyświetlania
* Obsługa ponad 100 języków, kompatybilność z chińskim, angielskim, cyframi i innymi językami narodowymi
* Wyświetlanie nakładki czasu w czasie rzeczywistym, niestandardowy format czasu (rok/miesiąc/dzień/godzina/minuta/sekunda), automatyczna aktualizacja
* Maks. 80 bajtów na linię, spełnia wszystkie potrzeby wyświetlania informacji tekstowych w różnych scenariuszach

2. Podwójne interaktywne wyświetlanie kodów QR

* Pełnoekranowy kod QR: do skanowania z odległości 2-5 m, maks. 52 znaki, automatyczne przycinanie nadmiarowej treści
* 3-liniowy kod QR: do skanowania z odległości 0,5-2 m, 4. linia do opisu tekstowego, maks. 77 znaków
* Stały biały kolor kodu QR, automatyczne czyszczenie oryginalnej treści, przywracanie za pomocą polecenia po wyjściu z trybu kodu QR
* Realizuje płatności kodem QR, nawigację kodem QR, rejestrację kodem QR i inne operacje interaktywne

3. Sterowanie transmisją głosową

* Steruje płytą głosową do odtwarzania predefiniowanych plików głosowych (pamięć 8 MB, maks. 256 plików)
* Dwa tryby odtwarzania: Odtwarzanie sekwencyjne (czekaj na zakończenie poprzedniego) / Odtwarzanie natychmiastowe (przerwij bieżący głos)
* Maks. 32 identyfikatory głosowe na polecenie, obsługa aktualizacji plików głosowych na miejscu za pomocą specjalnych narzędzi
* Powiązanie z zewnętrznymi zdarzeniami (wyzwalacz IO, skanowanie kodu itp.) w celu realizacji automatycznej transmisji głosowej

4. Powiązanie urządzeń peryferyjnych i wykrywanie IO

* Sterowanie przekaźnikiem: 2-kanałowe izolowane wyjście przekaźnikowe, obsługa ustawiania czasu zamknięcia (jednostka 0,1 s), powiązanie barier, świateł, zasilaczy
* Odczyt stanu IO: 2-kanałowe wejście IO, wykrywanie sygnałów z suchego styku (0=nieprawidłowy/1=prawidłowy), monitorowanie stanu wyzwalania czujnika/przycisku
* Automatyczne powiązanie: Realizuje kompleksową automatyzację „wykrywanie sygnału - transmisja głosowa - akcja przekaźnika”, bez interwencji ręcznej

5. Zdalna aktualizacja i zarządzanie

* Obsługuje zdalne aktualizacje IAP za pomocą narzędzia do aktualizacji TCP, przeglądarki lub platformy chmurowej
* Dodawanie nowych funkcji w czasie rzeczywistym, optymalizacja istniejącej logiki bez operacji na miejscu
* Globalny unikalny identyfikator, realizuje kontrolę dostępu do urządzenia i identyfikację źródła, chroni prawa klienta

TypoweScenariusze zastosowań

1. Scenariusz parkingu

* Wyświetlacz 4-liniowy: Numer miejsca parkingowego, opłata parkingowa, czas w czasie rzeczywistym, ciepłe przypomnienie
* Pełnoekranowy wyświetlacz kodu QR do płatności kodem QR, bez konieczności wysiadania lub stania w kolejce
* IO wykrywa wjazd/wyjazd pojazdu, wyzwala transmisję głosową „Witamy/Dziękujemy za przybycie”
* Powiązanie przekaźnika z barierą, realizuje automatyzację „płatność kodem QR - otwarcie bariery - komunikat głosowy”

2. Scenariusz centrum handlowego

* Wyświetlacz 4-liniowy: Nawigacja po piętrach, promocja marek, ogłoszenia o wydarzeniach, czas w czasie rzeczywistym
* 3-liniowy kod QR do zeskanowania kodu w celu uzyskania mapy centrum handlowego/kuponów, 4. linia do wskazówek tekstowych
* Powiązanie z systemem centrum handlowego, aktualizacja informacji o promocjach i ogłoszeń o wydarzeniach w czasie rzeczywistym

3. Scenariusz parku/obszaru malowniczego

* Wyświetlacz 4-liniowy: Wskazówki bezpieczeństwa, tymczasowe wydarzenie, wprowadzenie do miejsca malowniczego, czas w czasie rzeczywistym
* 3-liniowy kod QR do zeskanowania kodu w celu uzyskania trasy wycieczki, 4. linia oznacza „Skanuj, aby uzyskać szczegółowy przewodnik”
* IO wykrywa przepływ personelu, wyzwala transmisję głosową wskazówek bezpieczeństwa i przypomnień o miejscach malowniczych

4. Scenariusz fabryki/warsztatu

* Wyświetlacz 4-liniowy: Harmonogram produkcji, status sprzętu, ogłoszenie bezpieczeństwa, czas w czasie rzeczywistym
* IO wykrywa nieprawidłowość sprzętu, wyzwala transmisję głosową „Błąd sprzętu, proszę obsłużyć na czas”
* Powiązanie przekaźnika z odcięciem zasilania sprzętu, aby uniknąć rozszerzenia awarii
* Realizuje inteligentne zarządzanie produkcją i wczesne ostrzeganie o awariach sprzętu

5. Scenariusz społeczności/kontroli dostępu

* Wyświetlacz 4-liniowy: Informacje o gościach, ogłoszenie dostępu, czas w czasie rzeczywistym, wskazówki bezpieczeństwa
* 3-liniowy kod QR do rejestracji gości kodem QR, 4. linia do przewodnika po rejestracji
* Po pomyślnej rejestracji przekaźnik otwiera kontrolę dostępu i odtwarza głos „Witamy”
* Realizuje bezobsługowe zarządzanie kontrolą dostępu i identyfikowalność informacji o gościach

Opakowanie i wysyłka

Opakowanie

* Standardowe opakowanie antystatyczne dla płyty PCB sterowania przemysłowego
* Wbudowana ochrona przed wstrząsami piankowymi, aby uniknąć uszkodzeń podczas transportu
* Niestandardowe opakowanie i etykietowanie zgodnie z wymaganiami klienta (OEM/ODM)

Wysyłka

* Obsługa międzynarodowych przesyłek ekspresowych: DHL, FedEx, UPS, TNT, EMS (3-7 dni roboczych)
* Obsługa frachtu lotniczego/morskiego dla zamówień hurtowych (15-30 dni roboczych, w zależności od miejsca docelowego)
* Natychmiast dostarczymy numer śledzenia po wysyłce, śledzenie statusu logistyki w czasie rzeczywistym
* Profesjonalne opakowanie do transportu dalekobieżnego, zapewniające nienaruszony produkt

Usługa dostosowywania

Oferujemy kompleksoweOEM/ODM usługi dostosowywania dla klientów globalnych, w tym:

* Dostosowanie funkcji oprogramowania układowego i adaptacja protokołów (dostosowanie do potrzeb scenariusza)
* Dostosowanie i wstępne ładowanie plików głosowych (niestandardowa treść transmisji głosowej)
* Dostosowanie etykiet i logo (drukowanie marki i modelu klienta)
* Dostosowanie interfejsu sprzętowego (zgodnie z rzeczywistymi potrzebami połączenia urządzenia)
* Dostosowanie integracji z platformą chmurową (bezproblemowe połączenie z istniejącym systemem zarządzania klienta)

Skontaktuj się z nami ze szczegółowymi wymaganiami dotyczącymi dostosowywania, a my dostarczymy profesjonalne rozwiązania i wyceny.

Najczęściej zadawane pytania (FAQ)

P1: Jakie metody komunikacji obsługuje NED200?

Odp.: Obsługuje trzy główne metody komunikacji: RS485, Ethernet (TCP) i MQTT, które można elastycznie wybrać w zależności od rzeczywistego scenariusza.

P2: Ile języków obsługuje płyta sterująca LED?

Odp.: Obsługuje ponad 100 języków na świecie, domyślna biblioteka czcionek obejmuje uproszczony/tradycyjny chiński, angielski, tajski, koreański, arabski itp. i obsługuje kodowanie GBK/UTF8/UNICODE.

P3: Czy tryb wyświetlania kodu QR można swobodnie przełączać?

Odp.: Tak, obsługuje dwa tryby: pełnoekranowy i 3-liniowy kod QR, oryginalna treść wyświetlania może zostać przywrócona przez wysłanie polecenia po wyjściu z trybu kodu QR.

P4: Czy NED200 nadaje się do użytku na zewnątrz?

Odp.: Tak, jest to konstrukcja klasy przemysłowej, z szerokim zakresem temperatur pracy -40°C ~ 85°C i wieloma funkcjami ochronnymi, w pełni odpowiednia do trudnych warunków zewnętrznych.

P5: Czy obsługuje zdalne aktualizacje?

Odp.: Tak, obsługuje zdalne aktualizacje IAP za pomocą narzędzia do aktualizacji TCP, przeglądarki lub platformy chmurowej, co pozwala na dodawanie nowych funkcji i optymalizację logiki w czasie rzeczywistym bez operacji na miejscu.

P6: Czy można go połączyć z urządzeniami peryferyjnymi, takimi jak bariery i czujniki?

Odp.: Tak, posiada 2-kanałowe wyjście przekaźnikowe i 2-kanałowe wejście IO, które mogą łączyć bariery, światła, czujniki, przyciski i inne
urządzenia peryferyjne w celu realizacji automatycznego sterowania powiązanego.
