Dwukanałowy detektor pętli ruchu | Liczy i klasyfikuje, wysoka wydajność, certyfikat CE/FCC

W dzisiejszych złożonych środowiskach miejskich efektywne zarządzanie ruchem ma ogromne znaczenie. Statyczne taktowanie sygnałów i podstawowe wykrywanie pojazdów nie są już wystarczające. Aby naprawdę zoptymalizować przepływ, zmniejszyć zatory i zwiększyć bezpieczeństwo, specjaliści ds. ruchu drogowego potrzebują głębszej wiedzy i niezawodnej technologii. Przedstawiamy dwukanałowy detektor pętli ruchu JUTAI – wysokowydajne rozwiązanie zaprojektowane z myślą o dostarczaniu danych i niezawodności wymaganej przez nowoczesne inteligentne systemy transportowe (ITS).

Wyjdź poza proste wykrywanie: policz i klasyfikuj z pewnością

Ten zaawansowany detektor wykorzystuje technologię dwukanałowej pętli indukcyjnej nie tylko do wykrywania obecności pojazdu, ale także do dostarczania cennych danych o ruchu drogowym. Jego wyrafinowana konstrukcja umożliwia dokładne zliczanie pojazdów, co jest niezbędne do zrozumienia wzorców natężenia ruchu i podejmowania świadomych decyzji dotyczących infrastruktury. Co więcej, konfiguracja z dwiema pętlami umożliwia podstawową klasyfikację pojazdów, pomagając w rozróżnieniu różnych typów pojazdów. Te szczegółowe dane umożliwiają inżynierom ruchu precyzyjne dostrojenie taktowania sygnałów, skuteczniejsze planowanie konserwacji dróg i opracowywanie strategii w oparciu o rzeczywiste wzorce użytkowania dróg, a wszystko to dzięki niezawodnej dokładności wykrywania JUTAI.

Zaprojektowane z myślą o wymagających środowiskach drogowych: bezkompromisowa wydajność

Duże natężenie ruchu, zmienne prędkości i różnorodne typy pojazdów wymagają detektora, który działa bezbłędnie pod ciśnieniem. Dwukanałowy detektor pętli JUTAI został zbudowany z myślą o wysokiej wydajności, zapewniając szybkie i dokładne wykrywanie nawet w warunkach dużego natężenia ruchu. Jego solidna konstrukcja minimalizuje zakłócenia i gwarantuje stabilną pracę w szerokim zakresie warunków środowiskowych, zapewniając spójne dane, którym możesz zaufać. Ta niezawodna wydajność przekłada się bezpośrednio na płynniejszy przepływ ruchu, zmniejszone opóźnienia i wydajniejsze działanie sieci. Gdy wydajność ma znaczenie, JUTAI zapewnia.

Gwarancja jakości: Certyfikaty CE i FCC potwierdzające globalne zaufanie

Niezawodność i bezpieczeństwo w infrastrukturze zarządzania ruchem nie podlegają negocjacjom. Dlatego dwukanałowy detektor pętli ruchu JUTAI posiada certyfikaty CE i FCC. Te uznane na całym świecie standardy zapewniają zgodność z rygorystycznymi wymogami bezpieczeństwa, zdrowia i ochrony środowiska, a także kompatybilnością elektromagnetyczną. Wybór certyfikowanego detektora JUTAI oznacza inwestycję w produkt o gwarantowanej jakości, ułatwiający płynniejszą integrację z różnorodnymi projektami i gwarantujący zgodność ze światowymi standardami. Zaufaj JUTAI, jeśli chodzi o certyfikowaną wydajność i spokój ducha.

Ulepsz swoją strategię zarządzania ruchem

Wyjdź poza podstawowe wykrywanie i odblokuj moc szczegółowych danych o ruchu drogowym dzięki JUTAI. Nasz dwukanałowy detektor pętli ruchu zapewnia zliczanie, klasyfikację, wysoką wydajność i certyfikowaną niezawodność niezbędną w rozwiązaniach drogowych nowej generacji.

Funkcja

• 1. Zakres detekcji 15-2000 μh
  • Detektor pętli obsługuje szeroki zakres detekcji od 15 µH do 2000 µH, obsługując różne rozmiary pętli i konfiguracje, co zapewnia wszechstronne zastosowanie w różnych scenariuszach wykrywania ruchu.
  • Szeroki zakres wykrywania umożliwia naszemu detektorowi pętli wykrywanie wszelkiego rodzaju pojazdów, motocykli, samochodów, bardzo długich ciężarówek, autobusów i tak dalej

• 2. Kompaktowa strona
  • Kompaktowa i dobrze zaprojektowana obudowa łączy w sobie wszystkie wymagania branżowe dotyczące funkcji i funkcjonalności, umożliwiając włączenie tego detektora do dowolnego istniejącego systemu wykrywania ruchu.

• 3. Możliwości diagnostyczne i wskaźniki LED
  • Wszechstronne możliwości diagnostyczne umożliwiają dokładną diagnostykę problemów z pętlą i instalacją oraz pokazują stan diod LED, zapewniając optymalną wydajność i redukując przestoje.

• 4. Możliwość wyboru czasu obecności
  • Wyjście przekaźnika obecności można wybrać tak, aby ograniczało wykrywanie do ustalonego czasu (dłuższego niż 30 minut), podczas gdy pojazd pozostaje w pętli, co zapewnia elastyczność w zarządzaniu ruchem.

• 5. Automatyczne zwiększenie czułości (ASB)
  • Ta funkcja niezawodnie wykrywa duże zestawy ciężarówek z przyczepami i pojazdy z wysokim nadwoziem, automatycznie zwiększając czułość do maksimum po wykryciu pojazdu, zapewniając dokładną identyfikację.

• 6. Automatyczna kompensacja dryfu środowiska
  • Detektory pętli (lub inne czujniki) automatycznie dostosowują się i kalibrują do zmian warunków środowiskowych, zachowując dokładność i stabilność wykrywania pomimo zmiennych warunków pogodowych i czynników środowiskowych.

• 7. 17 Ustawienie przełącznika DIP
  • Konstrukcja przełącznika dip na obudowie sprawia, że ​​ustawianie detektora pętli jest łatwiejsze i wyraźniejsze, co jest bardzo przyjazne dla użytkownika. Użytkownicy mogą najpierw ustawić wszystkie funkcje, a następnie zainstalować detektor pętli.

• 8. Podwójne kanały działają wspólnie lub niezależnie
  • Dwukanałowy detektor pętli może być używany jako dwie wersje jednokanałowe. Obsługuje dwa niezależne kanały detekcji.
  • Pozwalając również na jednoczesne monitorowanie wielu pętli, detektor pętli ma zdolność rozpoznawania kierunku w zastosowaniach jednokanałowych. zwiększając elastyczność i dokładność wykrywania pojazdów.

• 9. Zakłócenia zapobiegające przesłuchom.
  • Za pomocą przełącznika DIP można regulować częstotliwość detektora pętli, aby zapobiec zakłóceniom przesłuchu spowodowanym zbyt małą instalacją dwóch cewek pętli.





---



Znajomości







Tryby działania

Czujkę serii LD-200 można skonfigurować w jednym z poniższych trybów:

Tryb obecności	Tryb impulsowy
Tryb obecności logiki AB (działanie bariery)	Tryb impulsowy logiki AB (logika zliczająca)

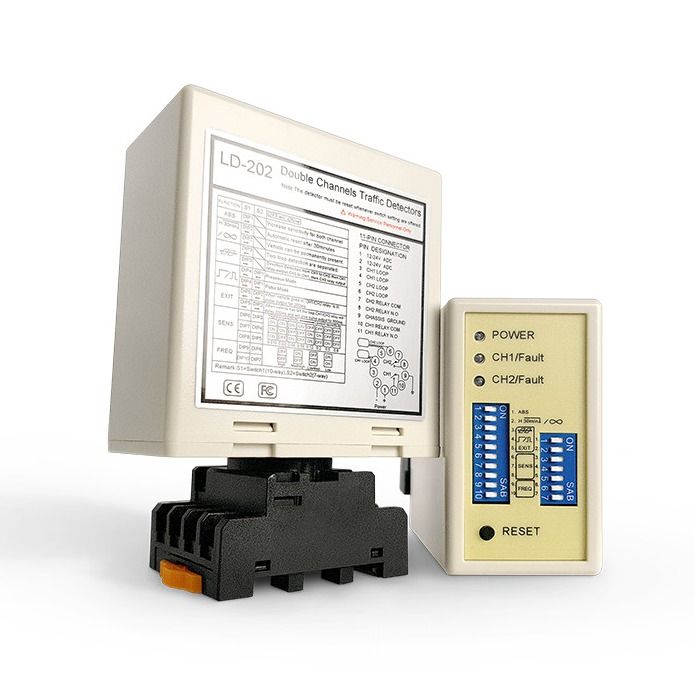

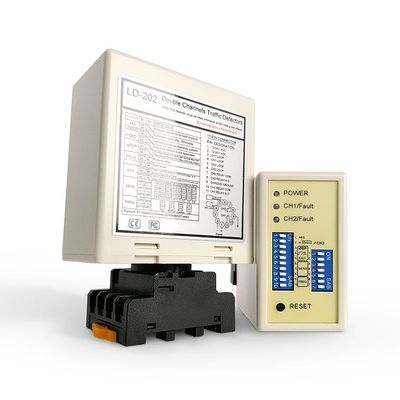

Wskazuje I Przełącznik

❀ Dioda zasilania: CZERWONA dioda LED zasilania wskazuje „Zasilanie włączone”

• Dioda wykrywania CH1: Świeci ciągle: Wskazuje wykrycie pojazdu.

• Miga powoli: wskazuje, że w pętli doszło do zwarcia lub liczba skrętów po pętli jest niewystarczająca.

• Miga szybko: Wskazuje, że obwód pętli jest otwarty lub za pętlą znajduje się zbyt wiele skrętów.

• Dioda wykrywania CH2: Ciągle włączona: Wskazuje wykrycie pojazdu.

• Miga powoli: wskazuje, że w pętli doszło do zwarcia lub liczba skrętów po pętli jest niewystarczająca.

• Miga szybko: Wskazuje, że obwód pętli jest otwarty lub za pętlą znajduje się zbyt wiele skrętów.

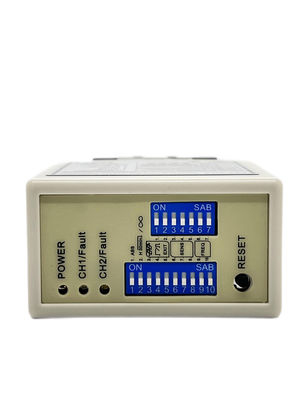

❀Wybór czułości

• Czułość i częstotliwość pętli można regulować za pomocą 7-pozycyjnego i 10-pozycyjnego przełącznika DIP.

• Użytkownik może wybrać 8 różnych ustawień, zmieniając ustawienie przełącznika DIP na różne tryby, jak wponiższe tabele ustawień przełączników DIP. Przełączniki DIP 6, 7 i 8 do wyboru czułości kanału CH1, gdzie 0,8 oznacza najmniejszą czułość, a 0,015 największą czułość.

• Przełączniki DIP 3, 4 i 5 służą do wyboru czułości kanału CH2, gdzie 0,8 oznacza najmniejszą czułość, a 0,015 największą czułość.







❀Switch1=S1: Wybór funkcji pętli kanału 1 (10-pozycyjny przełącznik DIP)

• (Przełącznik 1) Specjalne zwiększenie czułości DIP1 i DIP2 dla obu przyczep (oba kanały)











• (Przełącznik1=S1)D3,D4,D5 i(Przełącznik2=S2)D1,D2 Ustawianie funkcji specjalnych(Tryb1,2,3 KierunekWykrywanie. Tryb 4,5,6 Tryb normalny, detekcja dwóch pętli jest oddzielona.)







• (Switch1=S1)D6 & D7 & D8 oraz (Switch2=S2)D3 & D4 & D5 Ustawianie CH1 i CH2 Wybór czułości.(Osiem poziomów do wyboru)







• (Przełącznik1=S1)D9 i D10 oraz (Przełącznik2=S2)D6,D7 Ustawienie częstotliwości (20 K do 100 KHz).

Przycisk resetowania: Uwaga: LD-200 musi zostać zresetowany za każdym razem, gdy dokonana zostanie zmiana ustawień przełączników DIP.







Instalacja pętli

Pętle są uszczelniane za pomocą „szybko wiążącej” czarnej masy epoksydowej lub gorącej masy bitumicznej w celu zmieszania się z powierzchnią jezdni.

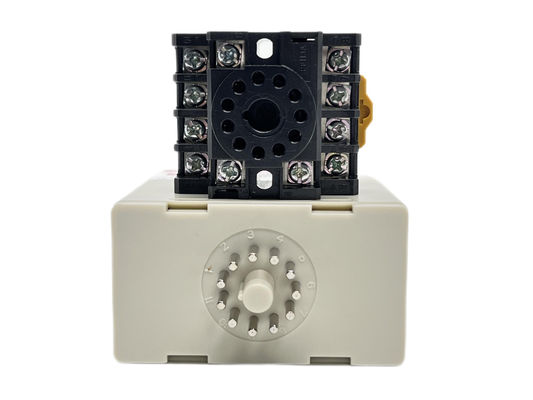

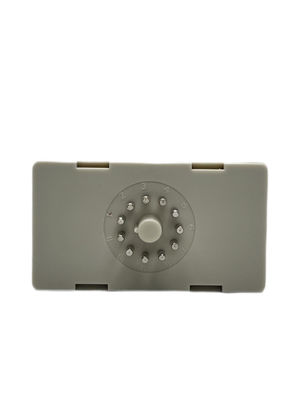

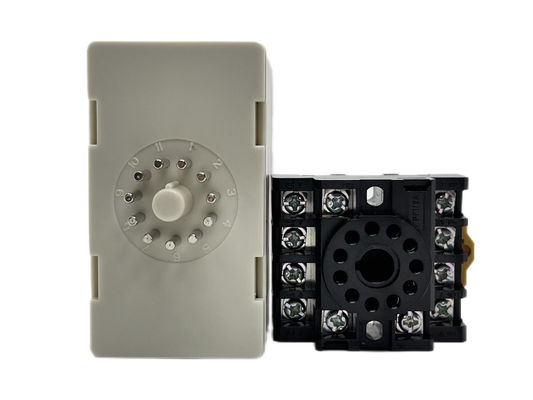

Podczas instalacji należy trzymać wtyczkę i gniazdo produktu w kierunku pionowym







Rozwiązywanie problemów







---



Seria produktów

LD-100	LD-102	LD-200	LD-202	JTHT-11
Pojedynczy kanał 100-240 V AC	Pojedynczy kanał 12-24 V AC/DC	Podwójny kanał 100-240 V AC	Podwójny kanał 12–24 V AV/DC	Kabel pętli Cewka teflonowa o długości 305 m
LCR-MT
Multimetr





---
