Ogrodzenie bramkowe
>

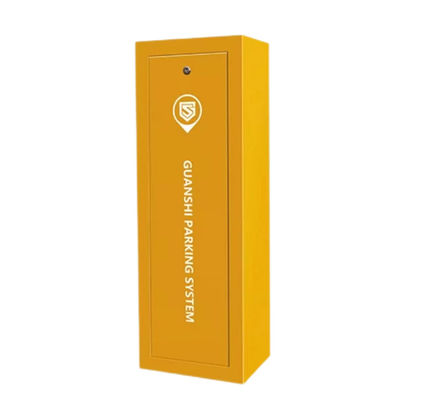

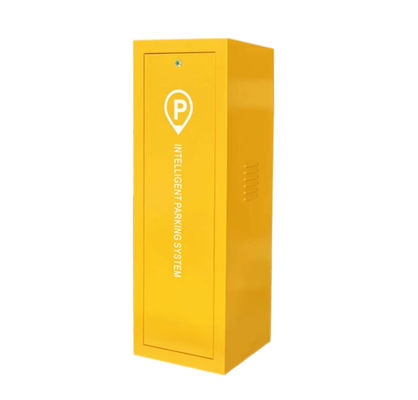

1500 r/min Brama bariera wzrostu niskiego napięcia Automatyczne wykrywanie kontroli dostępu Bramy wzrostu

1500 r/min Brama bariera wzrostu niskiego napięcia Automatyczne wykrywanie kontroli dostępu Bramy wzrostu

Nazwa marki: JUTAI
Model Number: BRDC-110
MOQ: Wsparcie 1-10 szt. dla próbki
Cena £: negotiable
Szczegóły opakowania: 1 zestaw 1 kreskówka
Warunki płatności: L/C, T/T, Western Union
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
CE, FCC
Dokument:
Nazwa:
Ogrodzenie bramkowe
zasilacz:
24 V / 10 A
Silnik:
Silnik bezszczotkowy 24 V DC
Moc wyjściowa:
100 W - 120 W
Napięcie wejściowe:
prąd stały 24 V
Prąd znamionowy:
5A
Prędkość nominalna:
1500r/min
Znamionowy moment obrotowy:
0,64 NM
Polaryzacja magnetyczna:
Słup 5-parowy
Wzrost temperatury:
≤45 tys
Rezystancja izolacji elektrycznej:
≥100 megaomów
Klasa izolacji:
F
Klasa ochrony:
lp44
Wydajność transmisji:
0.9
Prędkość wału wyjściowego:
10 obr./min
Wibracja:
≤58dB
Wyjściowy moment obrotowy wrzeciona:
120 N.m
Czas podnoszenia i opuszczania:
3,5 S - 6,0 S
Możliwość Supply:
1000 zestawów miesięcznie
Podkreślić:

1500 r/min. bariera bramkowa

,

Automatyczne wykrywanie kontroli dostępu

,

Automatyczne wykrywanie bariery

Opis produktu

Ekonomiczne bramki barierowe niskiego napięcia prądu stałego: skuteczna kontrola dostępu Łatwa instalacja i konserwacja



Jako rozwiązanie do zarządzania dostępem pojazdów, bramy drogowe BRDC-110 DC znajdują szerokie zastosowanie na parkingach, osiedlach, parkach przemysłowych i innych miejscach. Jego stabilność, niezawodność i cechy automatyzacji sprawiają, że jest on ważną częścią nowoczesnych systemów zarządzania ruchem.
Bramy drogowe BRDC-110 DC mogą realizować zautomatyzowane zarządzanie za pomocą różnych metod sterowania:
  • Pilot zdalnego sterowania: przełączanie sterowania za pomocą pilota, wygodne do zdalnej obsługi.

  • Automatyczne wykrywanie: automatycznie otwiera bramę po wykryciu pojazdu przez czujniki (takie jak czujniki podczerwieni, czujniki naziemne itp.).

  • Rozpoznawanie tablic rejestracyjnych: automatycznie otwieraj bramę, rozpoznając informacje o tablicach rejestracyjnych pojazdów.


barrier gate
Rozmiar produktu

boom barrier




Schemat okablowania płyty sterującej



Gate boom barrier

  • Uwaga: najlepiej używać przewodu BVR, nie należy używać przewodu sieciowego


Schemat okablowania rozdzielonego lewego i prawego bariery



boom barrier

Schemat okablowania rozdzielonego lewego i prawego bariery


Metoda połączenia wspólnej katody i wspólnej anody ruchuŚwiatło



boom gate connection

Rysunek 2 Schemat połączeń wspólnej katody iwspólna anoda sygnalizacji świetlnej

Specyfikacje ruchu
Charakterystyka wydajności produktu
  • Ruch przyjmuje typ montażu bocznego, łatwą instalację i zwartą konstrukcję.
  • Główny korpus mechanizmu wykonany jest ze stopu aluminium, produkowanego w procesie odlewania ciśnieniowego, co gwarantuje niezawodnośćwytrzymałość mechaniczna, piękny wygląd, precyzyjny rozmiar i dobre odprowadzanie ciepła.
  • W ruchu zastosowano przekładnię redukcyjną, wysoką wydajność przekładni, małą utratę mocy wyjściowej; bieg materiał SCM421, proces nawęglania, obróbka cieplna, precyzyjne szlifowanie, ochrona przed zużyciem, odporność na uderzenia, żywotność znacznie przekracza konstrukcję przekładni ślimakowej.

  • W ruchu zastosowano bezszczotkowy silnik prądu stałego o dużym wyjściowym momencie obrotowym i niewielkich rozmiarach, a prędkość można regulowaćdowolnie przez sterownik, a bufor zwalniający można zrealizować podczas opuszczania i podnoszenia słupa na miejsce, dzięki czemu słupek bramy można płynnie umieścić na swoim miejscu.

  • Silnik przyjmuje napięcie bezpieczeństwa DC24V, które zapobiega porażeniu prądem elektrycznym spowodowanemu wyciekiem i zapewniawiększa ochrona bezpieczeństwa osobistego.



Wymiary wewnętrzne

boom gate



Obraz zarysu ruchu

gate boom motor



Definicja przewodu zasilającego silnika

Motor wire

Środowisko pracy

  • Zakres temperatur: -30°C ~ +60°C

  • Wilgotność: 90% lub mniej (bez kondensacji)

  • Wysokość: poniżej 1000 m



Środowisko przechowywania

Ruch należy przechowywać w suchym i wentylowanym magazynie oraz w odpowiedniej temperaturze panującej w magazyniepowinna być utrzymywana w zakresie 5 ℃ ~ 35 ℃. Odpowiednia temperatura w magazynie powinna być utrzymywana w granicach 5℃~35℃, wilgotność względna powietrza nie powinna być wyższa niż 65°C, a także nie dopuszczać do przedostawania się szkodliwych gazów, par i pyłów.



Życie operacyjne

Ruch ma żywotność ≥5 milionów cykli w zakresie normalnej długości i prędkości bramy.



Płyta montażowa do słupa bramy - słup ośmiokątny

gate boom barrier

boom barrier



Etapy uruchamiania bariery

Krok 1: Dopasuj pręt i sprężynę

Zatrzymaj dźwignię bramy pod kątem około 45 stopni i sprawdź, czy dźwignia będzie powoli opadać lub otwierać bramę (jeślibrama jest otwarta, wyjaśnić, że napięcie sprężyny jest zbyt duże (pręt może powoli otwierać hamulec, jeśli napięcie sprężyny jest nieco większe). Jeśli pręt opadnie, co wskazuje na niewystarczające napięcie sprężyny).



Krok 2: Limit samokontroli włączenia przełącznika bramy torowej

  • Normalne uruchomienie sterownika to na przemian wyświetlane „00:00” i „e-00”. Naciśnij i przytrzymaj kontroler„zamknij / podkręć” na 2 sekundy, a brama torowa zacznie działać w kierunku zamykania. Sterownik przewija od lewej do prawej, aby wyświetlić „0 0 0 0”, a brzęczyk wydaje rytmiczny dźwięk. Gdy silnik osiągnie granicę zamykania, sterownik wyświetla statyczny komunikat „0 0 0 0”, a brzęczyk przestaje dzwonić. W tym momencie zamykający autotest jest zakończony.
  • Po zakończeniu autotestu zamykania należy wcisnąć i przytrzymać kontroler „otwieranie/dół” przez 2 sekundy, a następnie nacisnąć przyciskBrama torowa działa w kierunku otwierania. Sterownik przewija od lewej do prawej, aby wyświetlić „0 0 0 0”, a brzęczyk wydaje rytmiczny dźwięk. Gdy silnik osiągnie granicę otwarcia, brzęczyk sterownika rozbrzmiewa przez długi czas. W tym momencie autotest otwarcia zostaje zakończony i brama może normalnie działać.

Krok 3: Wyreguluj poziome i pionowe położenie dźwigni bramy
  • Po najechaniu na pozycję słup przekracza 90 stopni (ustawić parametr P-9 na dużą skalę); Thebiegun jest mniejszy niż 90 stopni (zmniejsz parametr P-9).
  • W pobliżu pozycji, w której słup znajduje się wyżej niż pozycja pozioma (zmniejszyć parametr P-6); Thesłupek znajduje się poniżej pozycji poziomej (zwiększyć P-6).
Uwaga: 1. Ocenić, czy słupek ogrodzeniowy i bramka reklamowa znajdują się w pozycji poziomej (styk słupa z ziemią silnik natychmiast się zatrzyma (jeżeli po założeniu silnik nadal się kręci, zwiększać parametr P-6 do momentu, aż silnik nie obraca się po dotarciu słupa do ziemi.
Po debugowaniu parametrów należy uruchomić przełącznik, aby zobaczyć zmianę pozycji.



Kluczowa operacja

Sterownik posiada cztery klawisze tj. „włącz/w dół”, „powrót/stop”, „ustaw/zapisz” oraz „wyłącz/w górę”. Możesz ustawić różneparametry płyty głównej za pomocą tych czterech klawiszy.



Obsługa klawiszy skrótu

  • Naciśnij raz przycisk „włącz/w dół” w trybie bez podłączania kabla silnika, aby wyświetlić oprogramowanienumer wersji; Naciśnij jednokrotnie przycisk „off/up”, aby wyświetlić datę oprogramowania.
  • W normalnym trybie pracy, pod stroną czasu wyświetlania tuby cyfrowej, naciśnij krótko raz „ustaw/zapisz”, aby wyświetlićaktualna wartość, krótkie naciśnięcie „ustaw/zapisz” po raz drugi, aby wyświetlić szybkość zmian hali, i krótkie naciśnięcie „ustaw/zapisz” po raz trzeci, aby wyświetlić wartość wewnętrznego napięcia sterownika; Krótkie naciśnięcie „ustaw/zapisz” po raz czwarty powoduje wyświetlenie wartości napięcia zasilania;



Klawisz Funkcja Opis

  • Klawisz Set/Save: wejdź w stan ustawień i zapisz wartość ustawienia.

  • Klawisz włączania / wyłączania: naciśnij ten klawisz, aby otworzyć bramę w normalnym stanie pracy. Po wejściu w stan ustawień, tymożna użyć tego przycisku, aby dodać pozycje menu lub zwiększyć wartość ustawienia. W stanie ustawiania parametrów naciśnij krótko, aby dodać jeden za każdym razem. Naciśnij i przytrzymaj aż do osiągnięcia wartości maksymalnej, a następnie dodaj od wartości minimalnej.

  • Klawisz wyłączania/góry: naciśnij ten klawisz, aby zamknąć bramę w normalnym stanie pracy. Po wejściu w stan ustawień, tyza pomocą tego przycisku można zmniejszać pozycje menu lub zmniejszać wartość ustawienia. W stanie ustawiania parametrów naciśnij krótko, aby odjąć pojedynczo. Naciśnij długo, aby stale zmniejszać do wartości minimalnej, a następnie zmniejszać od wartości maksymalnej.

  • Klawisz powrotu/zatrzymania: w normalnym stanie pracy naciśnij ten klawisz, aby zatrzymać hamulec. W stanie ustawień możesz wyjśćstanu ustawień lub powrót do poprzedniego menu.





Menu parametrów

Instrukcja obsługi

Do stanu ustawiania parametrów można wejść poprzez długie naciśnięcie przycisku „ustaw/zapisz” przez 3 sekundy i diodę LEDwyświetli „PX”. Wybierz pozycje menu, naciskając dwa przyciski „włącz / w dół” i „wyłącz / w górę” przez krótki lub długi czas. Krótkie naciśnięcie powoduje zwiększenie lub zmniejszenie wartości o jedną pozycję na raz, a długie naciśnięcie powoduje ciągłe zwiększanie lub zmniejszanie. Naciśnij ponownie przycisk „ustaw/zapisz”, aby wejść do ustawień określonej pozycji, lub przycisk „powrót/zatrzymaj”, aby wyjść z ustawień. Po ustawieniu określonych parametrów należy nacisnąć przycisk „ustaw / zapisz”, aby to potwierdzić. Parametry ustawione po naciśnięciu klawisza „powrót/stop” nie zostaną uwzględnione. Jeśli w ciągu 45 sekund nie zostanie naciśnięty żaden klawisz, brzęczyk na panelu sterowania włączy się na długi czas, po czym nastąpi wyjście ze stanu ustawień i powrót do normalnego stanu pracy.

Tabela wartości poleceń parametrów



barrier

  • Dla wszystkich miejsc zawierających kąty pozycja zamknięcia wynosi 0 stopni.
  • W przypadku, gdy napięcie zasilania będzie za duże (> 27 V) lub za małe (< 18 V), sterownik automatyczniechroń i generuj alarm. Gdy sterownik jest chroniony, silnik, kaseta świetlna, czujnik uziemienia i inny sprzęt nie będą działać.



Funkcja zdalnego sterowania

  • Parowanie pilota: długo naciśnij kontroler „ustaw/zapisz” przez trzy sekundy, znajdź element PF i naciśnijponownie „ustaw / zapisz”, aby wyświetlić „000”. W tym momencie naciśnij dowolny klawisz pilota. W tym momencie, po tym jak kontroler wyda długi dźwięk, wyświetlacz zmieni się na PF, co oznacza, że ​​pilot został pomyślnie dopasowany.
  • Wyczyść pilota: naciśnij długo „ustaw/zapisz” na płycie głównej przez trzy sekundy, znajdź element PF,naciśnij ponownie „ustaw / zapisz”, aby wyświetlić „000”, ustaw wartość na 253 i ponownie naciśnij „ustaw / zapisz”. W tym momencie, po tym jak płyta główna wyda długi dźwięk, wyświetlacz zmieni się na PF, a wszystkie piloty zostaną wyczyszczone.
  • Tryb flotowy: naciśnij długo „ustaw / zapisz” na kontrolerze przez trzy sekundy, znajdź pozycję p-8, a następnie naciśnij „ustaw / zapisz”aby wyświetlić „0”, ustaw wartość na 4, a następnie naciśnij „ustaw / zapisz”, aby wyjść z menu; Po całkowitym otwarciu bramy drogowej należy nacisnąć przycisk stop na pilocie na dłużej niż 2 sekundy, co spowoduje uruchomienie trybu flotowego; Aby wyłączyć tryb flotowy, wystarczy nacisnąć klawisz off na pilocie.



Kroki przesyłania parametrów

  • Krok 1: debuguj szablon

  • Krok 2: połącz szablon z nowym kontrolerem

  • Krok 3: włącz nowy kontroler

  • Krok 4: długo naciśnij przycisk „w dół” szablonu i sprawdź „s – s” wyświetlane na nowym kontrolerze,wówczas transfer parametrów zakończy się pomyślnie



Typowe problemy i rozwiązania

  • Samokontrola nie zakończyła się pomyślnie i brama nie działa normalnie

Rozwiązanie: sprawdź, czy tryb obrotu lewo-prawo silnika PD odpowiada aktualnemu silnikowi, czy nie (tymożna ponownie włączyć sterownik po zmianie parametrów i ponownie przeprowadzić autotest. Aby sprawdzić, czy autotest zastawki torowej przebiega prawidłowo, patrz „Rozdział 1, podsekcja 6, krok 2”)
  • Nieprawidłowe położenie pionowe lub poziome drążka bramy

Rozwiązanie: dostosuj parametry menu sterownika P-9 lub P-6 (funkcje menu znajdują się w tabeli parametrów)
  • Jak prawidłowo ocenić, czy bramka rzeczywiście jest na swoim miejscu

Ustaw parametr P-18 sterownika na 1. Jednorazowe otwarcie lub zamknięcie przekaźnika oznacza, że ​​zostałzostały otwarte/zamknięte na miejscu

Zwróć uwagę, czy silnik zatrzymuje się, gdy dźwignia bramy jest na swoim miejscu, czyli jest na swoim miejscu.Jeśli dźwignia bramy jest na swoim miejscu, a silnik nadal pracuje, należy zmienić parametry P-6 lub P-9.

W procesie włączania i wyłączania tuba Nixie będzie miała dynamiczny wyświetlacz „1”. Jeśli wyświetlacz tuby Nixiepowraca do interfejsu czasu, oznacza to, że został on na swoim miejscu.

  • Awaria funkcji odbicia w przypadku oporu

Rozwiązanie: A. sprawdź czy parametr PC włącza odbicie rezystancji (jeżeli parametr kontrolera towiększa niż 100, funkcja odbicia oporu nie działa)
  • Podczas normalnej pracy brama nagle porusza się w przeciwnym kierunku

Rozwiązanie: zwiększ wartość parametru funkcji odbicia komputera
  • Bramę otworzono ponownie, gdy była już prawie na swoim miejscu

Rozwiązanie: zwiększ wartość stabilności P-3 na miejscu



Kody błędów i rozwiązania

boom gate




BR-110 BR-110F BR-110BY BR-110L BR-110H

barrier gateWersja z prostym ramieniem

Czas podnoszenia: 3 s 6 s

barrier gateWersja o dużej prędkości

Czas podnoszenia 1,5 s

barrier with light beltWersja z oświetleniem LED

Czas podnoszenia: 3 s 6 s

folding armWersja z ramieniem składanym 90°

Czas podnoszenia: 3 s 6 s

180 degree arm

Wersja z ramieniem składanym o 180°

Czas podnoszenia: 3 s 6 s

BR-121 BRDC-110 BDC-1 BRC-433R BRC-443T

fence arm

Wersja ramienia ogrodzeniowego

Czas podnoszenia: 6s

DC type

Wersja ekonomiczna prądu stałego

Czas podnoszenia: 1,2-5 s

controller controller 2 remote control
Dobra cena.  w Internecie

szczegółowe informacje o produktach

Do domu > produkty >
Ogrodzenie bramkowe
>
1500 r/min Brama bariera wzrostu niskiego napięcia Automatyczne wykrywanie kontroli dostępu Bramy wzrostu

1500 r/min Brama bariera wzrostu niskiego napięcia Automatyczne wykrywanie kontroli dostępu Bramy wzrostu

Nazwa marki: JUTAI
Model Number: BRDC-110
MOQ: Wsparcie 1-10 szt. dla próbki
Cena £: negotiable
Szczegóły opakowania: 1 zestaw 1 kreskówka
Warunki płatności: L/C, T/T, Western Union
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Nazwa handlowa:
JUTAI
Orzecznictwo:
CE, FCC
Numer modelu:
BRDC-110
Dokument:
Nazwa:
Ogrodzenie bramkowe
zasilacz:
24 V / 10 A
Silnik:
Silnik bezszczotkowy 24 V DC
Moc wyjściowa:
100 W - 120 W
Napięcie wejściowe:
prąd stały 24 V
Prąd znamionowy:
5A
Prędkość nominalna:
1500r/min
Znamionowy moment obrotowy:
0,64 NM
Polaryzacja magnetyczna:
Słup 5-parowy
Wzrost temperatury:
≤45 tys
Rezystancja izolacji elektrycznej:
≥100 megaomów
Klasa izolacji:
F
Klasa ochrony:
lp44
Wydajność transmisji:
0.9
Prędkość wału wyjściowego:
10 obr./min
Wibracja:
≤58dB
Wyjściowy moment obrotowy wrzeciona:
120 N.m
Czas podnoszenia i opuszczania:
3,5 S - 6,0 S
Minimalne zamówienie:
Wsparcie 1-10 szt. dla próbki
Cena:
negotiable
Szczegóły pakowania:
1 zestaw 1 kreskówka
Czas dostawy:
5-8 dni roboczych
Zasady płatności:
L/C, T/T, Western Union
Możliwość Supply:
1000 zestawów miesięcznie
Podkreślić:

1500 r/min. bariera bramkowa

,

Automatyczne wykrywanie kontroli dostępu

,

Automatyczne wykrywanie bariery

Opis produktu

Ekonomiczne bramki barierowe niskiego napięcia prądu stałego: skuteczna kontrola dostępu Łatwa instalacja i konserwacja



Jako rozwiązanie do zarządzania dostępem pojazdów, bramy drogowe BRDC-110 DC znajdują szerokie zastosowanie na parkingach, osiedlach, parkach przemysłowych i innych miejscach. Jego stabilność, niezawodność i cechy automatyzacji sprawiają, że jest on ważną częścią nowoczesnych systemów zarządzania ruchem.
Bramy drogowe BRDC-110 DC mogą realizować zautomatyzowane zarządzanie za pomocą różnych metod sterowania:
  • Pilot zdalnego sterowania: przełączanie sterowania za pomocą pilota, wygodne do zdalnej obsługi.

  • Automatyczne wykrywanie: automatycznie otwiera bramę po wykryciu pojazdu przez czujniki (takie jak czujniki podczerwieni, czujniki naziemne itp.).

  • Rozpoznawanie tablic rejestracyjnych: automatycznie otwieraj bramę, rozpoznając informacje o tablicach rejestracyjnych pojazdów.


barrier gate
Rozmiar produktu

boom barrier




Schemat okablowania płyty sterującej



Gate boom barrier

  • Uwaga: najlepiej używać przewodu BVR, nie należy używać przewodu sieciowego


Schemat okablowania rozdzielonego lewego i prawego bariery



boom barrier

Schemat okablowania rozdzielonego lewego i prawego bariery


Metoda połączenia wspólnej katody i wspólnej anody ruchuŚwiatło



boom gate connection

Rysunek 2 Schemat połączeń wspólnej katody iwspólna anoda sygnalizacji świetlnej

Specyfikacje ruchu
Charakterystyka wydajności produktu
  • Ruch przyjmuje typ montażu bocznego, łatwą instalację i zwartą konstrukcję.
  • Główny korpus mechanizmu wykonany jest ze stopu aluminium, produkowanego w procesie odlewania ciśnieniowego, co gwarantuje niezawodnośćwytrzymałość mechaniczna, piękny wygląd, precyzyjny rozmiar i dobre odprowadzanie ciepła.
  • W ruchu zastosowano przekładnię redukcyjną, wysoką wydajność przekładni, małą utratę mocy wyjściowej; bieg materiał SCM421, proces nawęglania, obróbka cieplna, precyzyjne szlifowanie, ochrona przed zużyciem, odporność na uderzenia, żywotność znacznie przekracza konstrukcję przekładni ślimakowej.

  • W ruchu zastosowano bezszczotkowy silnik prądu stałego o dużym wyjściowym momencie obrotowym i niewielkich rozmiarach, a prędkość można regulowaćdowolnie przez sterownik, a bufor zwalniający można zrealizować podczas opuszczania i podnoszenia słupa na miejsce, dzięki czemu słupek bramy można płynnie umieścić na swoim miejscu.

  • Silnik przyjmuje napięcie bezpieczeństwa DC24V, które zapobiega porażeniu prądem elektrycznym spowodowanemu wyciekiem i zapewniawiększa ochrona bezpieczeństwa osobistego.



Wymiary wewnętrzne

boom gate



Obraz zarysu ruchu

gate boom motor



Definicja przewodu zasilającego silnika

Motor wire

Środowisko pracy

  • Zakres temperatur: -30°C ~ +60°C

  • Wilgotność: 90% lub mniej (bez kondensacji)

  • Wysokość: poniżej 1000 m



Środowisko przechowywania

Ruch należy przechowywać w suchym i wentylowanym magazynie oraz w odpowiedniej temperaturze panującej w magazyniepowinna być utrzymywana w zakresie 5 ℃ ~ 35 ℃. Odpowiednia temperatura w magazynie powinna być utrzymywana w granicach 5℃~35℃, wilgotność względna powietrza nie powinna być wyższa niż 65°C, a także nie dopuszczać do przedostawania się szkodliwych gazów, par i pyłów.



Życie operacyjne

Ruch ma żywotność ≥5 milionów cykli w zakresie normalnej długości i prędkości bramy.



Płyta montażowa do słupa bramy - słup ośmiokątny

gate boom barrier

boom barrier



Etapy uruchamiania bariery

Krok 1: Dopasuj pręt i sprężynę

Zatrzymaj dźwignię bramy pod kątem około 45 stopni i sprawdź, czy dźwignia będzie powoli opadać lub otwierać bramę (jeślibrama jest otwarta, wyjaśnić, że napięcie sprężyny jest zbyt duże (pręt może powoli otwierać hamulec, jeśli napięcie sprężyny jest nieco większe). Jeśli pręt opadnie, co wskazuje na niewystarczające napięcie sprężyny).



Krok 2: Limit samokontroli włączenia przełącznika bramy torowej

  • Normalne uruchomienie sterownika to na przemian wyświetlane „00:00” i „e-00”. Naciśnij i przytrzymaj kontroler„zamknij / podkręć” na 2 sekundy, a brama torowa zacznie działać w kierunku zamykania. Sterownik przewija od lewej do prawej, aby wyświetlić „0 0 0 0”, a brzęczyk wydaje rytmiczny dźwięk. Gdy silnik osiągnie granicę zamykania, sterownik wyświetla statyczny komunikat „0 0 0 0”, a brzęczyk przestaje dzwonić. W tym momencie zamykający autotest jest zakończony.
  • Po zakończeniu autotestu zamykania należy wcisnąć i przytrzymać kontroler „otwieranie/dół” przez 2 sekundy, a następnie nacisnąć przyciskBrama torowa działa w kierunku otwierania. Sterownik przewija od lewej do prawej, aby wyświetlić „0 0 0 0”, a brzęczyk wydaje rytmiczny dźwięk. Gdy silnik osiągnie granicę otwarcia, brzęczyk sterownika rozbrzmiewa przez długi czas. W tym momencie autotest otwarcia zostaje zakończony i brama może normalnie działać.

Krok 3: Wyreguluj poziome i pionowe położenie dźwigni bramy
  • Po najechaniu na pozycję słup przekracza 90 stopni (ustawić parametr P-9 na dużą skalę); Thebiegun jest mniejszy niż 90 stopni (zmniejsz parametr P-9).
  • W pobliżu pozycji, w której słup znajduje się wyżej niż pozycja pozioma (zmniejszyć parametr P-6); Thesłupek znajduje się poniżej pozycji poziomej (zwiększyć P-6).
Uwaga: 1. Ocenić, czy słupek ogrodzeniowy i bramka reklamowa znajdują się w pozycji poziomej (styk słupa z ziemią silnik natychmiast się zatrzyma (jeżeli po założeniu silnik nadal się kręci, zwiększać parametr P-6 do momentu, aż silnik nie obraca się po dotarciu słupa do ziemi.
Po debugowaniu parametrów należy uruchomić przełącznik, aby zobaczyć zmianę pozycji.



Kluczowa operacja

Sterownik posiada cztery klawisze tj. „włącz/w dół”, „powrót/stop”, „ustaw/zapisz” oraz „wyłącz/w górę”. Możesz ustawić różneparametry płyty głównej za pomocą tych czterech klawiszy.



Obsługa klawiszy skrótu

  • Naciśnij raz przycisk „włącz/w dół” w trybie bez podłączania kabla silnika, aby wyświetlić oprogramowanienumer wersji; Naciśnij jednokrotnie przycisk „off/up”, aby wyświetlić datę oprogramowania.
  • W normalnym trybie pracy, pod stroną czasu wyświetlania tuby cyfrowej, naciśnij krótko raz „ustaw/zapisz”, aby wyświetlićaktualna wartość, krótkie naciśnięcie „ustaw/zapisz” po raz drugi, aby wyświetlić szybkość zmian hali, i krótkie naciśnięcie „ustaw/zapisz” po raz trzeci, aby wyświetlić wartość wewnętrznego napięcia sterownika; Krótkie naciśnięcie „ustaw/zapisz” po raz czwarty powoduje wyświetlenie wartości napięcia zasilania;



Klawisz Funkcja Opis

  • Klawisz Set/Save: wejdź w stan ustawień i zapisz wartość ustawienia.

  • Klawisz włączania / wyłączania: naciśnij ten klawisz, aby otworzyć bramę w normalnym stanie pracy. Po wejściu w stan ustawień, tymożna użyć tego przycisku, aby dodać pozycje menu lub zwiększyć wartość ustawienia. W stanie ustawiania parametrów naciśnij krótko, aby dodać jeden za każdym razem. Naciśnij i przytrzymaj aż do osiągnięcia wartości maksymalnej, a następnie dodaj od wartości minimalnej.

  • Klawisz wyłączania/góry: naciśnij ten klawisz, aby zamknąć bramę w normalnym stanie pracy. Po wejściu w stan ustawień, tyza pomocą tego przycisku można zmniejszać pozycje menu lub zmniejszać wartość ustawienia. W stanie ustawiania parametrów naciśnij krótko, aby odjąć pojedynczo. Naciśnij długo, aby stale zmniejszać do wartości minimalnej, a następnie zmniejszać od wartości maksymalnej.

  • Klawisz powrotu/zatrzymania: w normalnym stanie pracy naciśnij ten klawisz, aby zatrzymać hamulec. W stanie ustawień możesz wyjśćstanu ustawień lub powrót do poprzedniego menu.





Menu parametrów

Instrukcja obsługi

Do stanu ustawiania parametrów można wejść poprzez długie naciśnięcie przycisku „ustaw/zapisz” przez 3 sekundy i diodę LEDwyświetli „PX”. Wybierz pozycje menu, naciskając dwa przyciski „włącz / w dół” i „wyłącz / w górę” przez krótki lub długi czas. Krótkie naciśnięcie powoduje zwiększenie lub zmniejszenie wartości o jedną pozycję na raz, a długie naciśnięcie powoduje ciągłe zwiększanie lub zmniejszanie. Naciśnij ponownie przycisk „ustaw/zapisz”, aby wejść do ustawień określonej pozycji, lub przycisk „powrót/zatrzymaj”, aby wyjść z ustawień. Po ustawieniu określonych parametrów należy nacisnąć przycisk „ustaw / zapisz”, aby to potwierdzić. Parametry ustawione po naciśnięciu klawisza „powrót/stop” nie zostaną uwzględnione. Jeśli w ciągu 45 sekund nie zostanie naciśnięty żaden klawisz, brzęczyk na panelu sterowania włączy się na długi czas, po czym nastąpi wyjście ze stanu ustawień i powrót do normalnego stanu pracy.

Tabela wartości poleceń parametrów



barrier

  • Dla wszystkich miejsc zawierających kąty pozycja zamknięcia wynosi 0 stopni.
  • W przypadku, gdy napięcie zasilania będzie za duże (> 27 V) lub za małe (< 18 V), sterownik automatyczniechroń i generuj alarm. Gdy sterownik jest chroniony, silnik, kaseta świetlna, czujnik uziemienia i inny sprzęt nie będą działać.



Funkcja zdalnego sterowania

  • Parowanie pilota: długo naciśnij kontroler „ustaw/zapisz” przez trzy sekundy, znajdź element PF i naciśnijponownie „ustaw / zapisz”, aby wyświetlić „000”. W tym momencie naciśnij dowolny klawisz pilota. W tym momencie, po tym jak kontroler wyda długi dźwięk, wyświetlacz zmieni się na PF, co oznacza, że ​​pilot został pomyślnie dopasowany.
  • Wyczyść pilota: naciśnij długo „ustaw/zapisz” na płycie głównej przez trzy sekundy, znajdź element PF,naciśnij ponownie „ustaw / zapisz”, aby wyświetlić „000”, ustaw wartość na 253 i ponownie naciśnij „ustaw / zapisz”. W tym momencie, po tym jak płyta główna wyda długi dźwięk, wyświetlacz zmieni się na PF, a wszystkie piloty zostaną wyczyszczone.
  • Tryb flotowy: naciśnij długo „ustaw / zapisz” na kontrolerze przez trzy sekundy, znajdź pozycję p-8, a następnie naciśnij „ustaw / zapisz”aby wyświetlić „0”, ustaw wartość na 4, a następnie naciśnij „ustaw / zapisz”, aby wyjść z menu; Po całkowitym otwarciu bramy drogowej należy nacisnąć przycisk stop na pilocie na dłużej niż 2 sekundy, co spowoduje uruchomienie trybu flotowego; Aby wyłączyć tryb flotowy, wystarczy nacisnąć klawisz off na pilocie.



Kroki przesyłania parametrów

  • Krok 1: debuguj szablon

  • Krok 2: połącz szablon z nowym kontrolerem

  • Krok 3: włącz nowy kontroler

  • Krok 4: długo naciśnij przycisk „w dół” szablonu i sprawdź „s – s” wyświetlane na nowym kontrolerze,wówczas transfer parametrów zakończy się pomyślnie



Typowe problemy i rozwiązania

  • Samokontrola nie zakończyła się pomyślnie i brama nie działa normalnie

Rozwiązanie: sprawdź, czy tryb obrotu lewo-prawo silnika PD odpowiada aktualnemu silnikowi, czy nie (tymożna ponownie włączyć sterownik po zmianie parametrów i ponownie przeprowadzić autotest. Aby sprawdzić, czy autotest zastawki torowej przebiega prawidłowo, patrz „Rozdział 1, podsekcja 6, krok 2”)
  • Nieprawidłowe położenie pionowe lub poziome drążka bramy

Rozwiązanie: dostosuj parametry menu sterownika P-9 lub P-6 (funkcje menu znajdują się w tabeli parametrów)
  • Jak prawidłowo ocenić, czy bramka rzeczywiście jest na swoim miejscu

Ustaw parametr P-18 sterownika na 1. Jednorazowe otwarcie lub zamknięcie przekaźnika oznacza, że ​​zostałzostały otwarte/zamknięte na miejscu

Zwróć uwagę, czy silnik zatrzymuje się, gdy dźwignia bramy jest na swoim miejscu, czyli jest na swoim miejscu.Jeśli dźwignia bramy jest na swoim miejscu, a silnik nadal pracuje, należy zmienić parametry P-6 lub P-9.

W procesie włączania i wyłączania tuba Nixie będzie miała dynamiczny wyświetlacz „1”. Jeśli wyświetlacz tuby Nixiepowraca do interfejsu czasu, oznacza to, że został on na swoim miejscu.

  • Awaria funkcji odbicia w przypadku oporu

Rozwiązanie: A. sprawdź czy parametr PC włącza odbicie rezystancji (jeżeli parametr kontrolera towiększa niż 100, funkcja odbicia oporu nie działa)
  • Podczas normalnej pracy brama nagle porusza się w przeciwnym kierunku

Rozwiązanie: zwiększ wartość parametru funkcji odbicia komputera
  • Bramę otworzono ponownie, gdy była już prawie na swoim miejscu

Rozwiązanie: zwiększ wartość stabilności P-3 na miejscu



Kody błędów i rozwiązania

boom gate

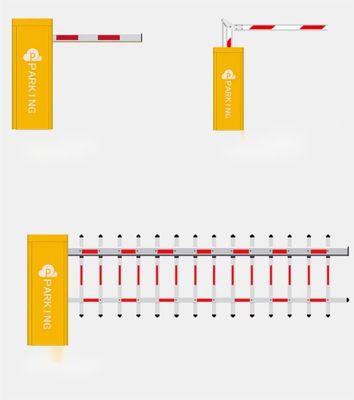

BR-110 BR-110F BR-110BY BR-110L BR-110H

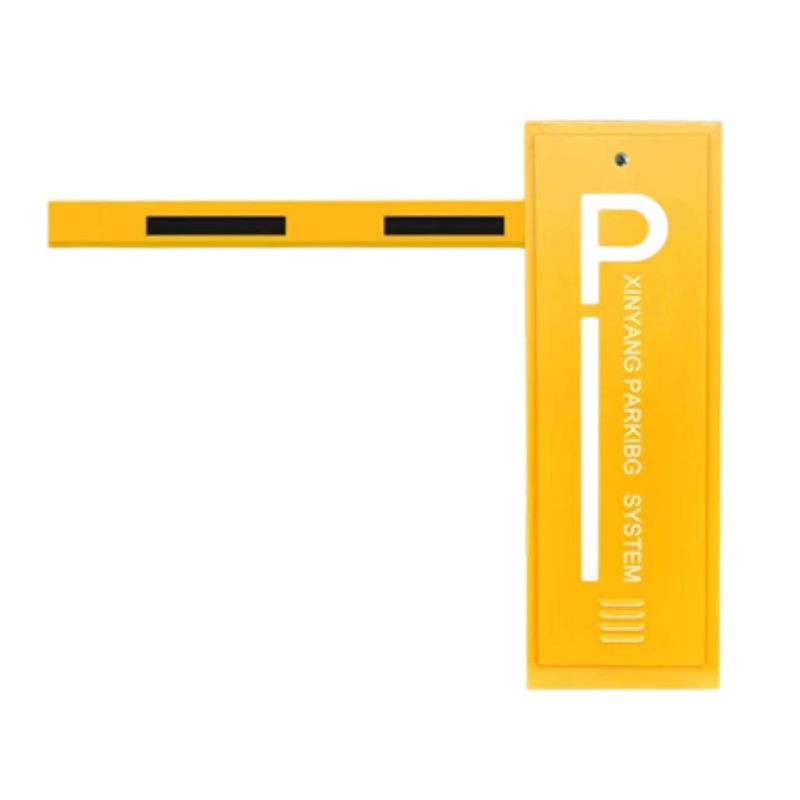

barrier gateWersja z prostym ramieniem

Czas podnoszenia: 3 s 6 s

barrier gateWersja o dużej prędkości

Czas podnoszenia 1,5 s

barrier with light beltWersja z oświetleniem LED

Czas podnoszenia: 3 s 6 s

folding armWersja z ramieniem składanym 90°

Czas podnoszenia: 3 s 6 s

180 degree arm

Wersja z ramieniem składanym o 180°

Czas podnoszenia: 3 s 6 s

BR-121 BRDC-110 BDC-1 BRC-433R BRC-443T

fence arm

Wersja ramienia ogrodzeniowego

Czas podnoszenia: 6s

DC type

Wersja ekonomiczna prądu stałego

Czas podnoszenia: 1,2-5 s

controller controller 2 remote control
