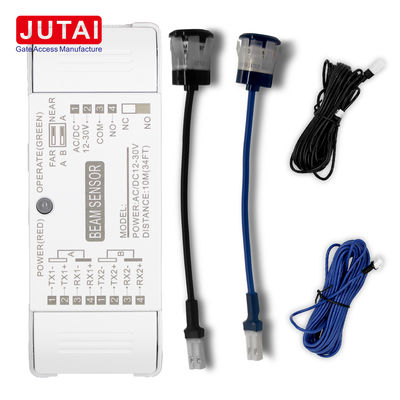

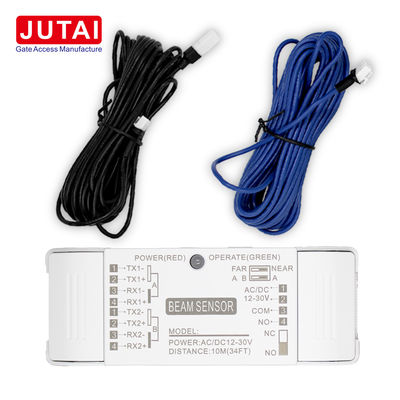

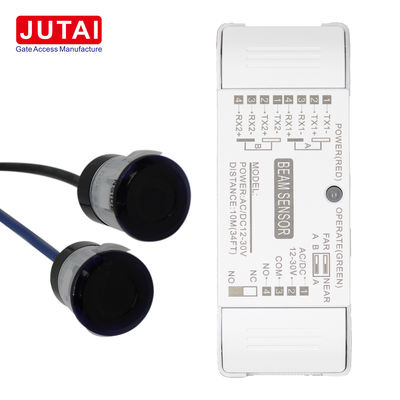

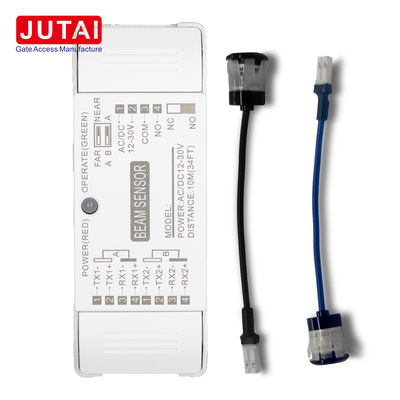

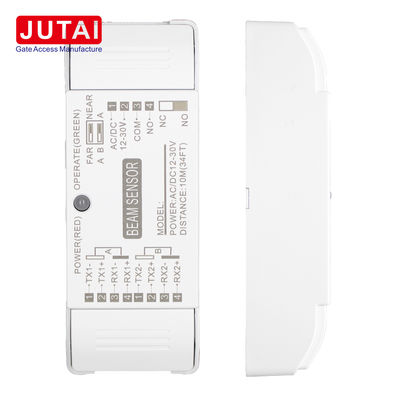

10 m Infraczerwony czujnik wiązki

Automatyczna wiązka przeciwległa do drzwi:Używana do zapobiegania uwięzieniu osób lub przedmiotów przez drzwi po zamknięciu.Składa się z pary emiterów i odbiorników podczerwieni, które są zamontowane po obu stronach drzwi i tworzą wiązkę podczerwieni.Gdy osoba lub przedmiot przechodzi przez drzwi, wiązka ta zostaje przerwana, co powoduje, że drzwi przestają się zamykać lub otwierać, aby zapobiec szczypaniu lub zmiażdżeniu.

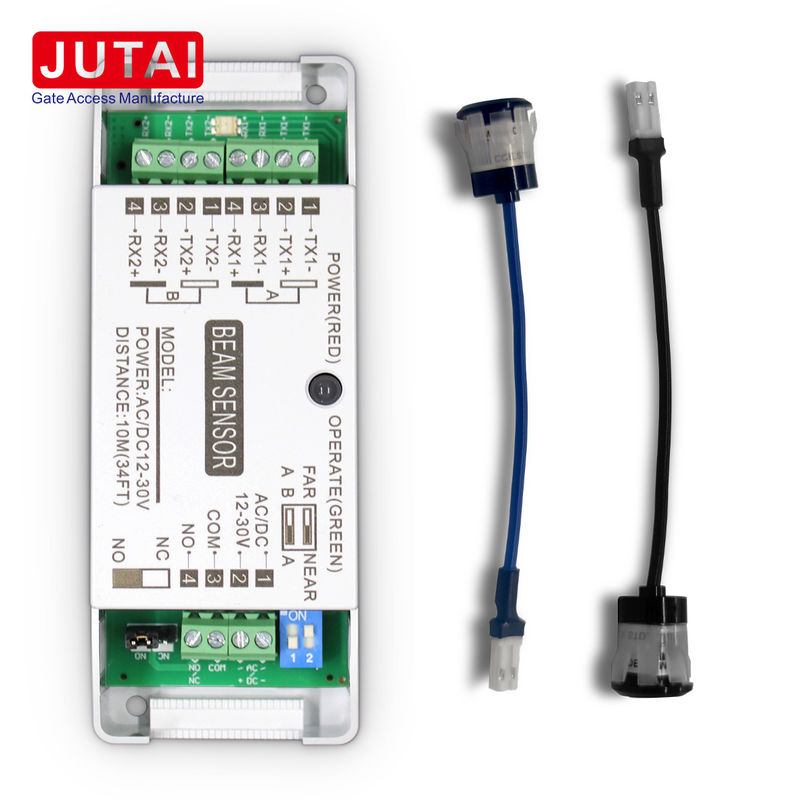

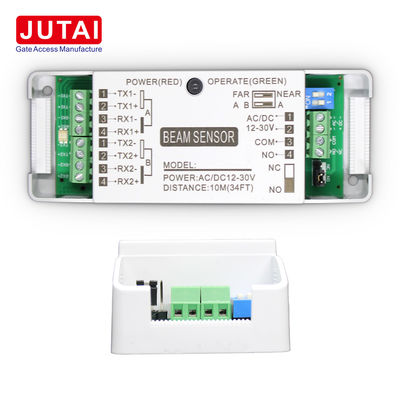

Definicje okablowania

Uwaga: 1.Wpis mocy AC/DC12-30V

2.Jeśli użyto jednego wiązki grupowej, konieczne jest podłączenie do jednej wiązki

3.DIP1 ustawienie światła jedno- lub podwójnego

4Zakres ustawień DIP2

5.NO/NC Wyjście może być wybrane

Całkowita zaleta

• Używając metody okablowania, okablowanie jest proste, wygodne i dokładne.
• Wykorzystując technologię sterowania mikrokomputerem, system ma wysoką integrację i silną stabilność.
• Międzynarodowa optyczna soczewka ma dobrą ostrość, rozsądny kąt sterowania i łatwą instalację.
• Wykorzystując specjalną technologię nadajnika i odbiornika, nadajnik i odbiornik mają dużą odległość i silną zdolność anty-zakłócenia.
• Przyjęcie niemieckich systemów filtrowania, dekodowania i wzmacniania, aby skutecznie rozwiązać problem oporu naturalnej interferencji światła słonecznego.
• Ma jedną lub podwójną grupę soczewek nadajnika i oddzielne wyjścia połączenia. Połączenie ma dobre właściwości osłonowe i może kontrolować jedną lub dwie wiązki światła.
• Po uruchomieniu okluzji światła wyjście może elastycznie wybierać sygnały normalnie otwarte lub normalnie zamknięte.
• Projekt wejścia szerokiego napięcia, ważny zarówno dla wejścia zasilania 12-30VAC, jak i prądu stałego.
• Unikalny, precyzyjny tryb obliczeń i współczynnik filtracji światła słonecznego znacznie poprawiają zdolność systemu do przeciwdziałania zakłóceniom.

Szczegółowe rozważania

• Światło pojedyncze musi być podłączone do grupy A, a podwójne światło do grupy AB.

• Przy montażu oka elektrycznego średnica otworu wynosi 13 mm.

• W przypadku stosowania jednego wiązki światła, zalecana wysokość instalacji wynosi 60 cm od podłogi.

• W przypadku zastosowania podwójnych belków jeden zestaw jest instalowany na wysokości 30 cm od podłogi, a drugi zestaw na wysokości 90 cm od podłogi.

• Nadajnik i odbiornik mają określony zakres automatycznego wychwytywania, ale pamiętaj, aby ustawić je przy montażu, aby zapewnić spójność w kierunku poziomym i pionowym.

• Zazwyczaj należy uważać, aby nie umieszczać stosów przedmiotów między nadajnikiem a odbiornikiem, aby uniknąć zablokowania i uszkodzenia.

• System ten ma doskonałą odporność na zakłócenia naturalnego światła, ale podczas montażu należy unikać bezpośredniego ekspozycji przedniej części wzroku na silne światło słoneczne.

• Upewnij się, że wysokość światła bezpieczeństwa od podłogi nie jest mniejsza niż 20 cm.
